汕超SIUI研究所/SyncScan16HT鋼軌焊縫超聲成像檢測儀應用|京海興樂科技（北京）有限公司提供汕超SIUI研究所/SyncScan16HT鋼軌焊縫超聲成像檢測儀應用

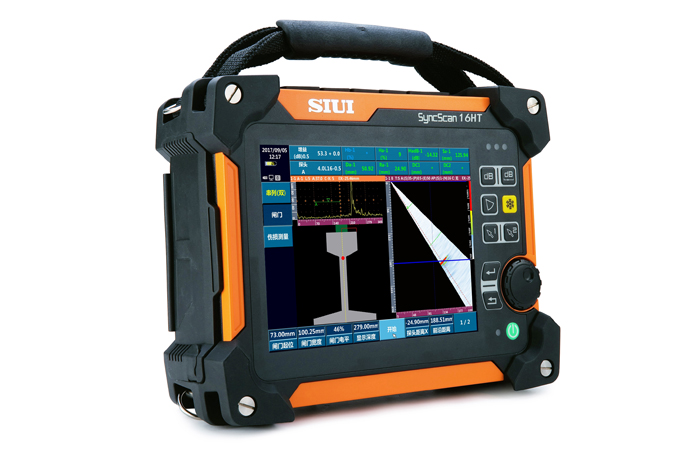

SIUI新推出一款于各種類型的鋼軌焊縫檢測的便攜式超聲成像產品，且具有鋼軌焊縫檢測用軟件。
l 具有鋼軌焊縫檢測軟件，鋼軌焊縫檢測向導軟件，相控陣模式下支持PA分組掃查，可達6組；具有“聲速校準”、“延遲校準”、“靈敏度校準”、“TCG校準”功能；
l 具有鋼軌及鋼軌焊縫傷損大小的等級計算、自動識別和判斷傷損大小功能、自動顯示定位傷損R視圖功能；
l 具備對鋼軌閃光焊、氣壓焊軌底部位相當于φ4mm-6db豎孔當量缺陷（即≥φ2.8mm平底孔當量）的灰斑和光斑檢測能力；
l 可配備軌腰串列式一發一收掃查裝置，實現對鋼軌焊縫全斷面檢測，一鍵完成；
l 提供R視圖，模擬鋼軌形狀繪制鋼軌側視圖、工型圖，自動計算缺陷位置，實時顯示缺陷位置，支持打標功能；
l 支持鋼軌焊縫各檢測部位工藝獨立處理和調用，實現軌頭、軌腰、軌底的檢測；
l 支持鋼軌焊縫檢測報告制作和導出功能；
l 支持相控陣串列式掃查、成像、及缺陷計算；
l 支持戶外和室內兩種模式顯示；
l B視圖提供鋼軌焊縫OverLay模擬顯示，可實時查看缺陷在焊縫中的位置；
儀器支持全觸摸屏操作、全屏顯示、自動識別探頭功能、聲束軌跡仿真功能和底波衰減BEA功能。
鋼軌焊縫軟件
根據鋼軌焊縫的情況及特點，SIUI設計了鋼軌焊縫相控陣檢測的用軟件。儀器可對鋼軌焊縫進行聲束模擬仿真覆蓋，方便探傷人員確定探頭掃查的起始晶片、掃查角度以及探頭與焊縫中心的前沿距離等檢測工藝。
檢測界面采用一鍵式設計，簡單便捷切換不同顯示視圖及調用工具。
根據鋼軌不同部位的檢測方式，制定了不同的鋼軌檢測工藝，分為軌頭、軌腰、軌底、零度和串列等5種不同的鋼軌工藝向導。
| 序號 | 項目 | 各版本共同的出廠標準配置 | ||
|---|---|---|---|---|
| 顯示屏 | 8.4’’TFT高亮液晶屏，分辨率800×600點 | |||
| 操作方式 | 按鍵、旋鈕、觸摸屏 | |||
| 適用軌型 | 內置38Kg、43Kg、50Kg、60Kg、75Kg軌型，并支持用戶自定義軌型 | |||
| 電池 | 電池型號 | DC-A007 | ||
| 電池類型 | 智能鋰離子電池 | |||
| 電池容量 | 7.5Ah | |||
| 電池電壓 | 11.1V | |||
| 電池數量 | 2只 | |||
| 電池工作時間 | ≥4小時 | |||
| 外置充電器 | 充電器型號 | CD-A005 | ||
| 充電器輸入 | 直流15V | |||
| 充電器輸出 | 直流12.6V/2A | |||
| 支持電池型號 | DC-A007 | |||
| 支持電池個數 | 2個 | |||
| 適配器 | 適配器型號 | GD-A007 | ||
| 適配器輸入 | 交流100～240V 50Hz/60Hz | |||
| 適配器輸出 | 直流15V | |||
| 適配器功率 | 70W | |||
| 儀器功率 | ≤26VA | |||
| 數據存儲器 | 標準SD卡（16G） | |||
| USB接口 | 2個 | |||
| 網絡接口 | 1個 | |||
| 視頻輸出 | 1個（VGA） | |||
| 編碼器接口 | 1個（14芯） | |||
| 工作條件 | 工作溫度 | -10℃～45℃ | ||
| 相對濕度 | 30%～85%（不含冷凝） | |||
| IP等級 | ≥IP65 | |||
| 儀器尺寸 | 28.4×22×9（單位：cm） | |||
| 儀器重量 | 3.75kg（含1只電池，電池重量0.55kg） | |||
| 成像模式：通用UT | ||||
| 通道數 | 1個 | |||
| 探頭接口類型 | LEMO 00 | |||
| 探頭接口數量 | 2個 | |||
| 支持陣元數 | 2個 | |||
| 脈沖類型 | 負方波 | |||
| 發射電壓 | 50～400V，步進>1V | |||
| 脈沖寬度 | 30～1000ns，步進>10ns | |||
| 重復頻率 | 10～2000Hz可調，步進20Hz | |||
| 阻尼 | 25/75/200/1000Ω，4檔 | |||
| A/D采樣頻率 | 170MHz/12bit | |||
| 采樣點數 | 1024點，16bit/點 | |||
| 增益 | 0～110dB，步進：0.5/2/6/12dB | |||
| 增益微調 | -4～+4 | |||
| 表面補償 | 全增益范圍 | |||
| 帶寬 | 0.5～20MHz（-3dB） | |||
| 濾波器 | 數字：10檔，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz /10MHz/13MHz/15MHz | |||
| 模擬：4檔，3MHz/5MHz/10MHz/全通 | ||||
| 檢波方式 | 正向/負向/雙向/RF | |||
| 抑制 | 0～80%，步進1% | |||
| 探測范圍 | 0～15000mm，顯示范圍可達5mm | |||
| 材料聲速 | 500～15000m/s，步進可達1m/s | |||
| 脈沖移位 | 0～1000mm，步進可達0.01mm | |||
| 探頭零點 | 0～200us，步進可達0.01us | |||
| 探頭前沿 | 0～100mm，步進0.01mm | |||
| 向導 | 自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測 | |||
| 測量點 | 峰值/前沿/J前沿/G前沿/G峰值 | |||
| 測量 | 閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離 | |||
| 光標：2個十字光標，可測量B圖像上的水平、垂直位置及光標間距離（選購B掃描時激活） | ||||
| 閘門 | 閘門方式：普通、跟蹤 | |||
| 閘門數量：三個 | ||||
| 閘門起位：全范圍 | ||||
| 閘門寬度：全范圍 | ||||
| 閘門電平：10～90%，步進1% | ||||
| 曲線功能 | DAC可達6條，每條可達16個參考點，符合NB/T 47013、GB/T 11345、GB/T 29712標準 | |||
| TCG可達6條，每條線可達16個參考點 | ||||
| AVG（含三倍近場） | ||||
| 輔助功能 | 全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40～100%，步進10%）、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖 | |||
| 自動凍結（閘門：A、B、A和B、A或B） | ||||
| UT曲面修正（CSC） | ||||
| 報警 | 聲光報警：進波/失波 | |||
| 探傷靈敏度余量 | ≥60dB（2.5Z20N探頭） | |||
| 時基線性 | ≤0.5% | |||
| 垂直線性 | ≤3% | |||
| 幅度線性 | ≤±2% | |||
| 衰減器精度 | 20dB±1dB | |||
| 動態范圍 | ≥32dB（JB/T 10061標準測試） | |||
| 薄板分辨力 | ≤3mm | |||
| 遠區分辨力 | ≥26dB | |||
| 等效輸入噪聲 | ＜40×10-9 V/ | |||
| 使用靈敏度 | ≤400μV | |||
| 成像模式：相控陣 | ||||
| 通道數 | 16個 | |||
| 探頭接口類型 | Tyco | |||
| 探頭接口數量 | 1個 | |||
| 支持陣元數 | 64個 | |||
| PR功能 | 支持 | |||
| 脈沖類型 | 雙極性方波 | |||
| 脈沖電壓 | 10～100V，步進10/20V | |||
| 脈沖寬度 | 50～1000ns，步進10ns | |||
| 輸出阻抗 | ≤50Ω | |||
| 發射能量 | 4檔 | |||
| 重復頻率 | 100Hz～10KHz，步進可達100Hz | |||
| 脈沖發生器延遲 | 0～20μs，分辨率5ns | |||
| 脈沖發生器聚焦 | 單點聚焦 | |||
| 帶寬 | 0.7～20MHz（-3dB） | |||
| A/D采樣頻率 | 100MHz/12bit | |||
| 采樣點數 | 256/512/1024可調，16bit/點 | |||
| 增益 | 0～80dB，步進：0.1/0.5/2/6/12 | |||
| 表面補償 | 全增益范圍 | |||
| 接收器延遲 | 0～20μs，分辨率2.5ns | |||
| 接收器聚焦 | 每掃描線可達1008焦點 | |||
| 輸入阻抗 | ≥110Ω | |||
| 檢波方式 | 正向、負向、雙向、濾波、RF | |||
| 濾波器 | 14檔，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz /全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0 | |||
| 掃描類型 | A/S/L/C/D | |||
| 向導 | 聲速/延遲/靈敏度/TCG校準向導、軌頭（單）/軌腰（單）/軌底（單）/零度（單）/K型（雙）/串列（雙）檢測工藝向導。 注：K型（雙）功能暫未實現。 | |||
| 觸發方式 | 時基/編碼器 | |||
| 掃查長度 | 單次可達3m（16G存儲卡，0.5mm編碼器精度） | |||
| 掃描線數量 | 可達512線 | |||
| 聚焦法則 | 512個 | |||
| 掃描角度范圍 | -89°～+89°，步進1° | |||
| 角度間距 | 0.1°～5°，步進0.1° | |||
| 焦點位置 | 6～500mm，步進1mm | |||
| 探測范圍 | 0～1000mm，步進可達0.01mm，顯示范圍可達3mm | |||
| 材料聲速 | 500～15000m/s，步進可達1m/s | |||
| 顯示延遲 | 0～1000mm，步進可達0.01mm | |||
| 自動校準 | 聲速、延遲、靈敏度、TCG、水平零點。延遲、靈敏度和TCG可分段校準。 | |||
| 顯示模式 | A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏 | |||
| 測量點 | 峰值/前沿/J前沿/G前沿/G峰值 | |||
| 測量 | 閘門：可測量回波幅度、聲程、水平距離、垂直距離 | |||
| 光標：2個十字光標，可測量B/C/D圖像上的水平、垂直位置及光標間距離 | ||||
| 閘門 | 閘門數量：三個（每個A型窗口，6個A型窗口時可達18個閘門） | |||
| 閘門模式：聲程、深度 | ||||
| 閘門起位：全范圍 | ||||
| 閘門寬度：全范圍 | ||||
| 閘門電平：10～90%，步進1% | ||||
| 曲線功能 | TCG，每個A掃描線可達6條TCG曲線，每條曲線可達16個參考點 | |||
| DAC，每個A掃描線可達6條DAC曲線，每條曲線可達16個參考點 | ||||
| 輔助功能 | 自動增益：單次/連續自動調整閘門內回波增益到設定值 | |||
| 報警 | 閘門觸發聲光報警：進波/失波 | |||
| 顯示測量值 | 8個位置，可自定義顯示 | |||
| 數據分析 | 成像模式切換、圖像閘門動態重建 | |||
| 生成檢測報告 | ||||
