丹麥BK 4391、4393-V型壓電電荷加速度計

丹麥BK 4391、4393-V型壓電電荷加速度計

詳詢請致電--吳經理

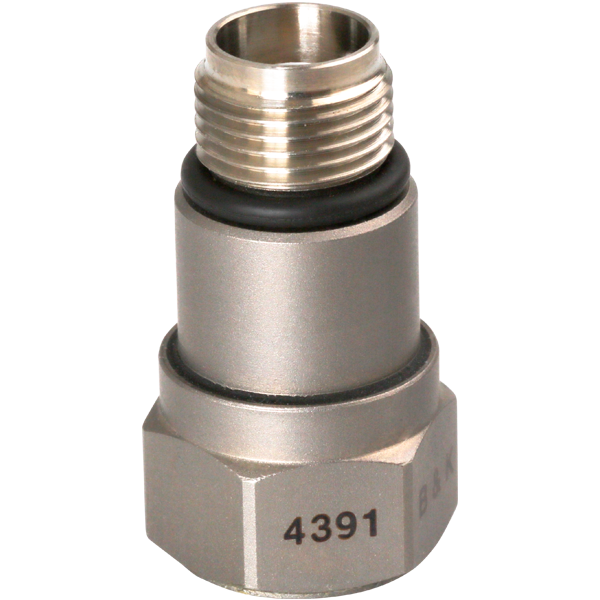

4391型壓電電荷加速度計

4391 型是壓電式 DeltaShear 、Unigain 加速度計，配有頂部連接器。4391 型具有用于輸出連接的 TNC 插座。

加速度計可通過 10-32 UNF 螺紋鋼螺柱安裝在物體上。

該加速度計可視為電荷源。其靈敏度以單位加速度電荷 (pC/ms-2, pC/g) 表示。DeltaShear 設計由三個壓電元件和三個地震質量組成，它們以三角形結構排列在三角形中心柱周圍。

它們由夾緊環固定，夾緊環將結構與底座隔離。該環還對壓電元件施加預應力，以提供高線性度。

這種設計提供了高靈敏度-質量比、相對較高的共振頻率以及與底座應變和溫度瞬變的高隔離度。4391 型中使用的壓電元件是 PZ 23 鋯鈦酸鉛元件，外殼材料為鈦。

這種壓電加速度計可以被視為電荷源。其靈敏度以每單位加速度的電荷表示（pC/ms-2，pC/g）。DeltaShear設計由三個壓電元件和三個地震質量體組成，它們圍繞三角形中心柱以三角形配置排列。

它們由一個將配置與基座隔離的環固定在適當的位置。Thering還對壓電元件施加預應力，使其具有高度的線性。這種設計提供了高靈敏度-質量比、相對較高的諧振頻率以及與基底應變和溫度瞬態的高度隔離。

4391型中使用的壓電元件是PZ 23鋯鈦酸鉛元件，外殼材料為鈦。

使用場景:

沖擊與振動測量與分析

振動監測

模態和結構分析

振動試驗控制

生產和質量控制

4391 型包括以下配件：

攜帶箱

校準圖表

YQ-2960：緊定螺釘，10 – 32 UNF

規格參數：

頻率范圍   0.1 – 10000 赫茲

溫度       -60 – 180 ℃

重量       16 克

敏感度     1 碳/毫秒

規格頻率范圍內的殘余噪聲水平 (rms) ±     0.23 毫克

運行水平（峰值）      2000 克

安裝     螺柱

包含附件    AO 0231

包含夾子/螺柱/螺絲    永強2960

輸出       充電PE

共振頻率     40 千赫

沖擊水平峰值      2000 克

4393 型壓電電荷加速度計專為高頻低重量測量而設計。隨附電纜。

4393 型是帶側面連接器的壓電 DeltaShear ? Unigain ?加速度計。4393 型具有用于輸出連接的 M3 插座，并具有用于安裝的 M3 孔。

使用場景：高頻、重量輕、振動測試與分析

特征：

該壓電加速度計可視為電荷源。其靈敏度以單位加速度電荷量（pC/g）表示。DeltaShear 設計包括三個壓電元件和三個質量塊，它們以三角形結構排列在三角形中心柱周圍。

該環對壓電元件施加預應力，以提供高度的線性。電荷收集在外殼和夾緊環之間。所用的壓電元件是 PZ 23 鋯鈦酸鉛元件。外殼材料是鈦。

校準：

校準圖表中給出的靈敏度是在 159.2 Hz 和 10 g 加速度下測得的。對于 99.9% 的置信水平，工廠校準的精度為 ± 2%。

規格參數：

頻率范圍   0.1 – 16500 赫茲

溫度   -74 – 250 ℃

重量   2.4 克

敏感度   0.316 片碳/毫秒^-2

規格頻率范圍內的殘余噪聲水平 (rms) ±   0.52 毫克

運行水平（峰值）   5000 克

連接器   M3

安裝   螺柱

包含附件   AO 0283

包含夾子/螺柱/螺絲   永慶 2003

輸出   充電PE

共振頻率   55 千赫

沖擊水平（± 峰值）    25000 克
