整體式PLC的每一個I/O點的平均價格比模塊式的便宜,且體積相對較小,一般用于系統工藝過程較為固定的小型控制系統中；而模塊式PLC的功能擴展靈活方便,在I/O點數、輸入點數與輸出點數的比例、I/O模塊的種類等方面選擇余地大,且維修方便,一般于較復雜的控制系統。

二、安裝方式的選擇

PLC系統的安裝方式分為集中式、遠程I/O式以及多臺PLC聯網的分布式。

集中式不需要設置驅動遠程I/O硬件,系統反應快、成本低；遠程I/O式適用于大型系統,系統的裝置分布范圍很廣,遠程I/O可以分散安裝在現場裝置附近,連線短,但需要增設驅動器和遠程I/O電源；多臺PLC聯網的分布式適用于多臺設備分別獨立控制,又要相互聯系的場合,可以選用小型PLC,但必須要附加通訊模塊。

三、相應的功能要求

一般小型(低檔)PLC具有邏輯運算、定時、計數等功能,對于只需要開關量控制的設備都可滿足。

對于以開關量控制為主,帶少量模擬量控制的系統,可選用能帶A/D和D/A轉換單元,具有加減算術運算、數據傳送功能的增強型低檔PLC。對于控制較復雜,要求實現PID運算 、閉環控制、通信聯網等功能,可視控制規模大小及復雜程度,選用中檔或高擋PLC。但是中、高擋PLC價格較貴,一般用于大規模過程控制和集散控制系統等場合。

四、響應速度要求

PLC是為工業自動化設計的通用控制器,不同檔次PLC的響應速度一般都能滿足其應用范圍內的需要。如果要跨范圍使用PLC,或者某些功能或信號有特殊的速度要求時,則應該慎重考慮PLC的響應速度,可選用具有高速I/O處理功能的PLC,或選用具有快速響應模塊和中斷輸入模塊的PLC等。

五、系統可靠性的要求閩侯縣西門子6ES7522-1BH10-0AA0

對于一般系統PLC的可靠性均能滿足。對可靠性要求很高的系統,應考慮是否采用冗余系統或熱備用系統。

六、機型盡量統一

一個企業,應盡量做到PLC的機型統一。主要考慮到以下三方面問題：

1)機型統一,其模塊可互為備用,便于備品備件的采購和管理。

2)機型統一,其功能和使用方法類似,有利于技術力量的培訓和技術水平的提高。

3)機型統一,其外部設備通用,資源可共享,易于聯網通信,配上位計算機后易于形成一個多級分布式控制系統

西門子中國總代理300系列產品概述

功能強大，結構緊湊并且經濟

SIMATIC S7- 300通用控制器可以節省安裝空間并且具有模塊化設計的特點。
大量的模塊可根據手頭的任務被用于擴展集中系統或創建分散結構的系統，并促進備件成本效益的經濟性。憑借其令人印象深刻的創新系列，SIMATIC S7 -300通用控制器成為了一個可以有效節省用戶額外投資和維護成本的綜合系統。

 西門子模塊6ES7318-3EL01-0AB0

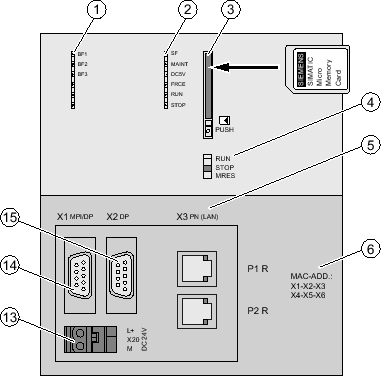

CPU 319-3 PN/DP操作員控件和指示燈

狀態和錯誤指示燈

CPU 319-3 PN/DP 裝配有：
通過附加的ERTEC 400 ASIC實現多處理器系統，滿足PROFINET通訊
*的處理性能和通訊性能
2 MB RAM(可存儲約 680 K 條指令)；
通過擴展RAM執行用戶程序，可以顯著提高用戶程序的空間。作為程序裝載存儲器的微型存儲卡（大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展能力;
多達 32 個模塊，（4排結構）
MPI/DP 組合接口；
第1個內置 DP 接口可以多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
MPI 可以通過“全局數據通訊”與多32個CPU組建簡單的網絡。
該接口可從MPI接口重新設置為DP接口。
PROFIBUS DP 接口:
全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
DP 接口；
第2個內置 DP 接口可以多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
DP接口可作為DP主站或DP從站使用。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
以太網接口；
CPU 319-3 PN/DP 的第 3 個集成接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端交換機。它支持下列協議
S7通訊用于在SIMATIC控制器間進行數據通訊
PG/OP 通訊，用于通過 STEP 7 進行編程、調試和診斷
與HMI和SCADA連接的PG/OP通訊
在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊
SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊
口令保護;
用戶程序使用密碼保護，可防止非法訪問。
診斷緩沖;
診斷緩沖區中可存儲后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
免維護的數據后備;
在電源恢復后，CPU 自動保存所有數據（大700KB），當重新上電后，可繼續保留這些數據。
可參數化的特性
