冷軋板60芯分光箱由于這個要求與入射光相關的量子波動直接相關,因此稱為光的量子較限。在量子較限情況下,Np=10。利用式(5-5-12)計算的靈敏度就是光的較限靈敏度。例如,對于2.5Gb/s的光,工作波長1550m,它的較限靈敏度為3.208×10W,約為-59.5dBm。然而,實際的光的靈敏度比這一個數值要高20dB。冷軋板60芯分光箱距這是因為光靈敏度的惡化的結果,前面對光靈敏度的分析僅僅考慮了的噪聲,并假定入射到的光信號都是由理想的比特率流組成,亦即比特“1”由恒定能量的光脈沖組成,而在比特“0”期間不存在能量,實際光發送機發出的光信號并非理想比特流,并在光纖傳輸過程中可能變形。在這種非理想條件下與僅考慮噪聲而導出的路數的較限靈敏度F,值相比,要求的小平均稱靈敏度惡化。

光纖分纖箱,光纖配線箱,光纖樓道箱,光纖分線盒,光分路器箱,光纖分光箱.光纖配線箱尺寸可訂做,價格便宜,質量保證,設計合理,外形美觀.

《生產》移動，鐵通，聯通，電信。《室外，室內，壁掛式，嵌墻式，落地式》光纖分線箱，光纖入戶箱，分路器箱，配線箱，室外光纜分支箱，光纖熔接分線箱，光纜光纖交接箱，光纖熔配一體化分線箱，光纖分線箱，光纜分線箱，光纖配線箱，光纜配線箱等等， </O :p>

二：通信設備箱材質冷軋板SMC ABC 不銹鋼

型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP<

安裝地方：壁掛式 樓道 室外 室內 入墻式家庭住宅<

銳速通信具有鈑金車間、注塑車間、光纜車間，歡迎各地人員來地考察.

一、概述

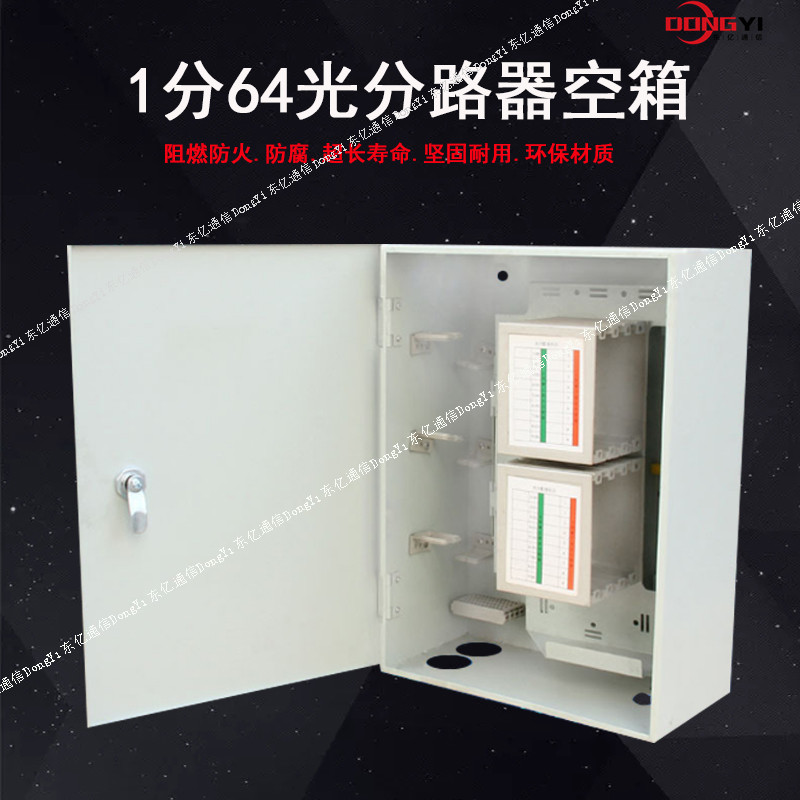

室內壁掛式光纖配線箱（以下簡稱“光纖配線箱” ）主要應用于小區、樓宇或校園等光纖接入網絡、基站覆蓋網絡等室內光纖網絡的配線連接，是光纖進入小區、大樓或校園等部位的配線設備。該產品集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體，可實現主光纜與小區、大樓或校園等分支光纜的信號互連。

二、特點

◆集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體。

◆采用門鎖鎖閉配線箱門，保證配線箱開關箱門的安全。

◆光纜壓緊、加強芯和紡綸纖維固定等附件可以保證光纜和配線箱之間很好連接，提高光纜的抗拉能力。

◆卡裝式適配器安裝板方便適配器安裝板與隔板之間的安裝。

三、主要技術指標

◆環境溫度：-40℃～＋80℃

◆相對濕度：＜85％（30℃時）

◆大氣壓力：70～106KPa

◆工作波長：850μm，1310μm，1550umμm（根據使用光纖而定）

◆連接器插入損耗：≤0.3dB（連接損耗：≤0.5dB）

◆連接器回波損耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆連接插拔壽命：500次

◆機箱與接地裝置之間絕緣電阻：≥1000MΩ／500V（DC）

◆機箱與接地之間耐壓：3000V（DC）／1min（不擊穿，無飛弧）。

四、規格與容量

◆箱體尺寸：300mm（L）×350mm（W）×100mm（H）

◆配線容量：12芯光纖

五、操作說明

5.1固定主光纜

將主光纜穿入配線箱有熔接盤一邊的光纜過孔，把主光纜開剝大約0.8m長（長度可根據實際需要），用壓板將主光纜輕微固定，將多余紡綸纖維和加強芯剪去，用壓緊柱將光纜中的紡綸纖維、加強芯固定。

注：保證配線箱固定時外部有足夠長的光纜。

5.2剝纖

將尾纖外皮剝開，剪去多余的紡綸纖維；將主光纜的緊套光纖按順（或反）時針盤繞到走線環上，等待主光纜和尾纖中緊套光纖的熔接。

注：熔纖盤旁邊的光纖/光纜可用綁扎線等輕扎。

5.3光纖熔接及盤繞

將光纖熔接熱縮管穿到主光纜的緊套光纖上，將主光纜緊套光纖和尾纖中緊套光纖分別用剝纖鉗剝出光纖，清潔光纖后并用光纖切割刀將光纖端面切平，將兩根已經剝好的光纖分別放到熔接機的兩邊進行熔接，待光纖熔接好后，將光纖熔接熱縮管套到光纖熔接區，并將熔接區放到熔接機的加熱區熱縮熔接套管，待熔接套管與兩端的緊套光纖連接好，將熔接好的熔接點放到熔接盤中熔接點固定卡子上，多余光纖盤繞到熔接盒體內，尾纖和主纜緊套光纖自然順出熔接盒。

其它光纖的熔接同上。

5.4光纖固定

在熔接盒出口處上端將12根跳線輕扎固定，熔接盒兩邊光纖用尼龍扎帶輕扎在一起。

5.5配線插頭連接

將配線光纜組件從不帶熔接盤的配線箱副箱一邊引入孔穿過，將配線光纜固定在配線光纜固定座處，將配線光纜組件上的插頭與隔板上相應適配器接口連接，使相應光路連通。其它插頭的連接方法同上。

5.6墻壁打孔

光纖配線箱全部連接好后，選擇好配線箱的壁掛位置，按配線箱壁掛位置在墻面上打孔，并插入提供的膨脹螺栓（取下平墊片、彈簧墊片和螺母）；

5.7掛箱固定

將配線箱掛到膨脹螺栓上，在螺栓上放上平墊片、彈簧墊片，然后擰緊膨脹螺栓上的螺母，將配線箱固定在墻壁上。

?

寧波東億通信設備有限公司位于長江三角洲沿海經濟開放區中的慈溪市觀海衛鎮工業開發區，位于杭州灣跨海大橋南岸，東南緊靠寧波，西南與余姚接鄰，北與上海隔海相望，地處滬、杭、甬經濟金三角的中心地帶。交通十分便利，地理位置非常*。本廠從事于網絡通信設備為主的研發、生產、銷售及售后服務的新技術企業。公司以優良品質，真誠信譽作為生存和發展的根本，并倡導環保，所有產品嚴格執行Bellcore TA-NWT-001209工業標準，均按照通信行業標準進行生產。東億產品品種齊全、工藝*、*、價格合理，是國內外產品的理想選擇。客戶來自于電信、網通、移動、聯通、電力、鐵路等各個領域。的產品與服務得到行業內廣大客商的首肯。主要產品有：光配系列（ODF）：分纖箱、分光箱、光纖適配器、熔纖盤、光纖跳線、尾纖、ODF配線箱、光纜接頭盒、光纜交接箱、光纖面板、終端盒、光纖配線單元、光纖配線架（柜）等總配系列（MDF）：25回線保安排，32回線測試排，100回線保安排，128回線測試排，各類型保安單元，告警器，總配線架（柜）。數配系列（DDF）：仿西門子數字配線架、仿NEC數字配線架、同軸連接器。綜合布線產品：網絡配線架、理線架、110跳線架，超5類、6類模塊、信息面板，卡接模塊，科隆模塊，分線盒、網絡與通信工具及其他通信產品等。全體員工始終以“團結、創新、開拓，進取”為精神宗旨，以客戶滿意度為標準，以精益求精的態度不斷延續著產品的口碑。“為客戶創造價值，為社會積累財富”，我們堅持不渝的秉持強烈的社會責任感，的技術及成本優勢，在行業內打造“東億”品牌。現我東億通信致力于數據通信，電信通信網絡提供基于光纖傳輸，通道的系列產品，其廣泛應用于城域網，接入網、FTTH、CATV等不同層級的網絡。公司一貫堅持“質量，用戶*，服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，的服務，產品.竭誠與國內外商家雙贏合作，共同發展，共創輝煌！誠信東億，合作到*！真誠東億人期待與你至誠的合作，促進友誼并期待與您建立*良好的伙伴關系！

造成功率代價的因素有多種,大致可分為兩類,較好類是即使沒有光纖,不傳輸也存在功率代價,包括由消光比引起的靈敏度惡化、強度噪聲引起的靈敏度惡化、取時間抖動引起的靈敏度惡化等。是光信號在光纖中傳輸時而產生的靈敏度惡化。光的靈敏度要降低許多。半導體光檢測器是利用半導體材料的光電效應制成的。示1.光檢測器光纖通信對光檢測器又提出新的要求。為了提高光檢測器的響應速度和光電轉換效率,人們設計了PIN光電二較管,為使光檢測器有較大的輸出電流,利用半導體的雪崩倍增效應制成APD雪崩光電二較管2.光檢測器的工作特性光檢測器的工作特性參數很多,PIN-PD的主要工作特性有響應度和量子效率、響應時間、暗電流等,由于APD有雪崩倍增效應,所以APD除了上述參數外還包括倍增因子、過剩噪聲指數等只游3.光,直接檢測數字光纖通信一般由光的前端線性通道和數據恢復三個部分掌握光組成的方框圖升的率光前端一般由光檢測器和前置放大器組成。
