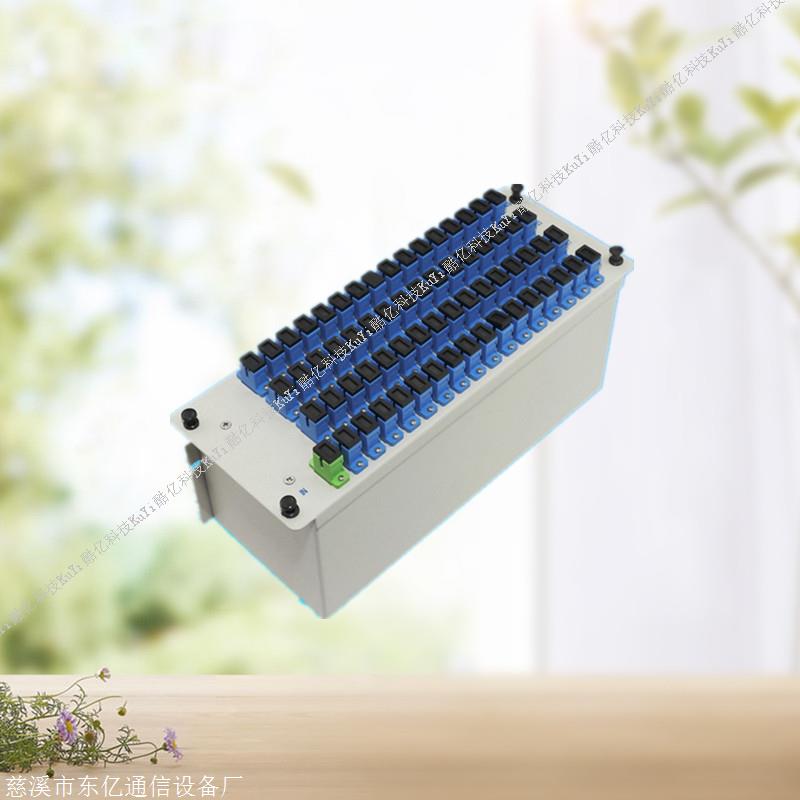

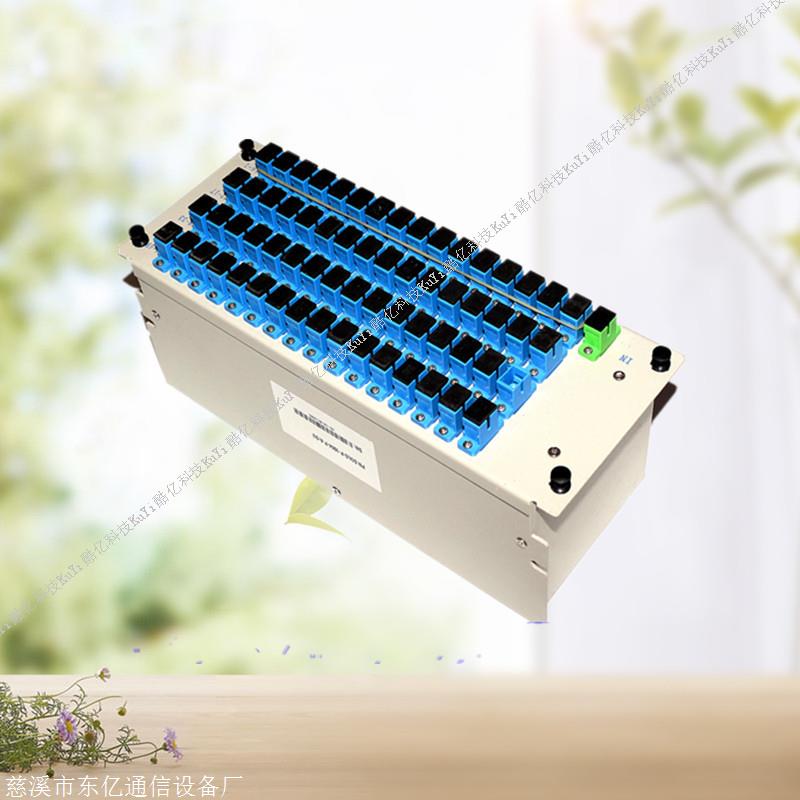

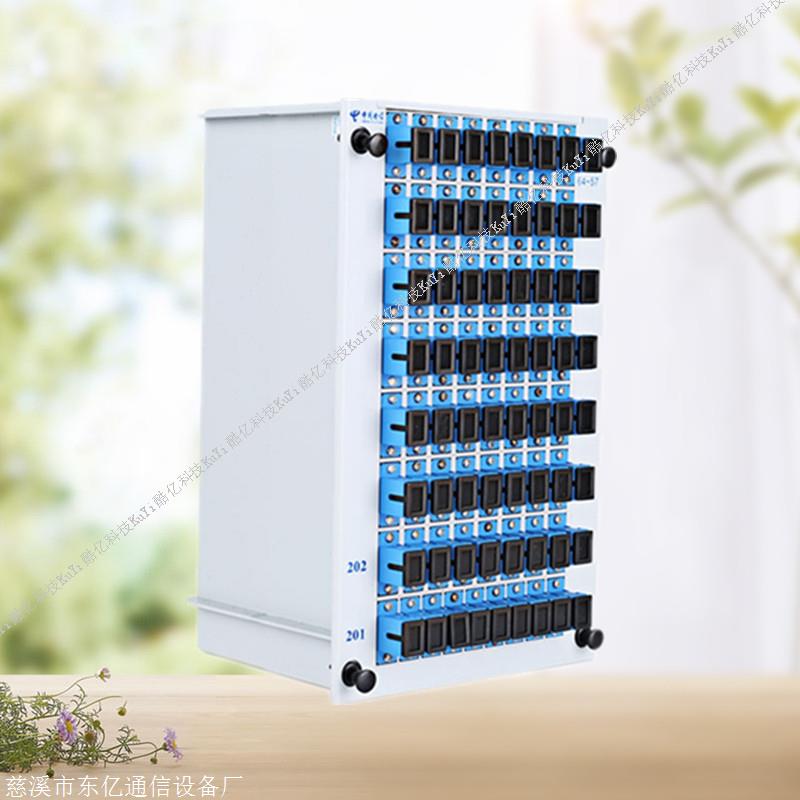

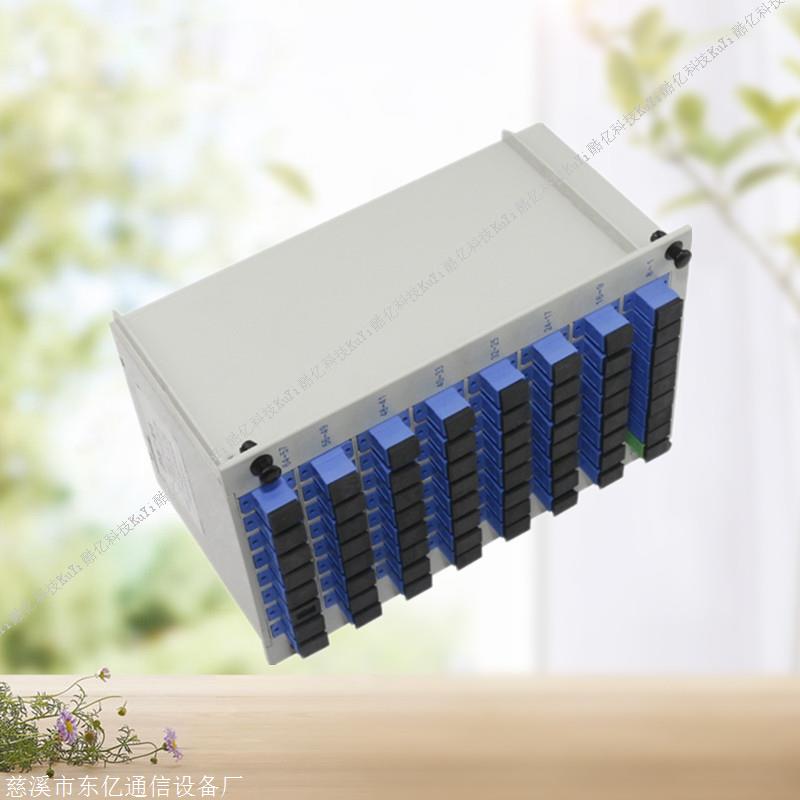

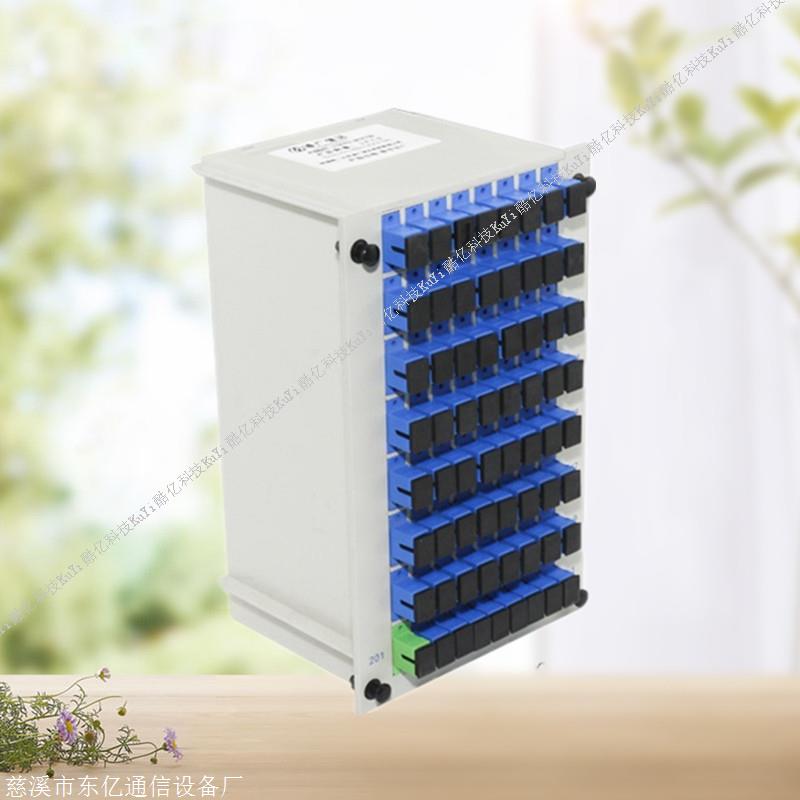

1分64尾纖式光分路器實心關閉做型氣泵后，(015]圖2為本實用新型提出的一種光分路器A部分的結構示意圖，(0016)圖中:1排塵管.2安裝銅耳、3器體、4支風管、5風嘴、6主風管、7微型氣泵.8滑槽、9底板、10PLC芯片、11扣槽、12阻擋塊、13通孔、14彈簧、15橡膠球。(0017下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然.所描述的實施例僅僅是本實用新型一部分實施例。而不是全部的實施例。1分64尾纖式光分路器實心(01]參照圖1-2,種光分路器包括器體3，器體3的兩側外壁端均焊接有安裝銅耳2.器體3的側外壁中間通過螺絲固定有微型氣泵7，微型氣泵7的出氣端套接有主風管6，且主風管6遠離微型氣泵7的一端延伸至器體3的內部。

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盤式光分器 機架式光分器 微分路器

與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器又稱分光器，是光纖鏈路中重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，常用M×N來表示一個分路器有M個輸入端和N個輸出端。在光纖CATV系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×N光分路器。

1．光分路器的分光原理

光分路器按原理可以分為熔融拉錐型和平面波導型兩種，熔融拉錐型產品是將兩根或多根光纖進行側面熔接而成；平面波導型是微光學元件型產品，采用光刻技術，在介質或半導體基板上形成光波導，實現分支分配功能。這兩種型式的分光原理類似，它們通過改變光纖間的消逝場相互耦合（耦合度，耦合長度）以及改變光纖纖半徑來實現不同大小分支量，反之也可以將多路光信號合為一路信號叫做合成器。熔錐型光纖耦合器因制作方法簡單、價格便宜、容易與外部光纖連接成為一整體，而且可以耐孚機械振動和溫度變化等優點，目前成為市場的主流制造技術。

熔融拉錐法就是將兩根（或兩根以上）除去涂覆層的光纖以一定的方法靠擾，在高溫加熱下熔融，同時向兩側拉伸，終在加熱區形成雙錐體形式的特殊波導結構，通過控制光纖扭轉的角度和拉伸的長度，可得到不同的分光比例。把拉錐區用固化膠固化在石英基片上插入不銹銅管內，這就是光分路器。這種生產工藝因固化膠的熱膨脹系數與石英基片、不銹鋼管的不一致，在環境溫度變化時熱脹冷縮的程度就不一致，此種情況容易導致光分路器損壞，尤其把光分路放在野外的情況更甚，這也是光分路容易損壞得主要原因。對于更多路數的分路器生產可以用多個二分路器組成。

2．光分路器的常用技術指標（1） 插入損耗。

光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為：Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗；Pouti是第i個輸出端口的光功率；Pin是輸入端的光功率值。

（2） 附加損耗。

附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量優劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。對于1*N單模標準型光分路器附加損耗如下表所示：

分路數 2 3 4 5 6 7 8 9 10 11 12 16

附加損耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比（平均分配的除外），光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50：50；在傳輸1.5μm的光時，則變?yōu)?0：30（之所以出現這種情況，是因為光分路器都有一定的帶寬，即分光比基本不變時所傳輸光信號的頻帶寬度）。所以在訂做光分路器時一定要注明波長。

（4） 隔離度。

隔離度是指光分路器的某一光路對其他光路中的光信號的隔離能力。在以上各指標中，隔離度對于光分路器的意義更為重大，在實際系統應用中往往需要隔離度達到40dB以上的器件，否則將影響整個系統的性能。

另外光分路器的穩定性也是一個重要的指標，所謂穩定性是指在外界溫度變化，其它器件的工作狀態變化時，光分路器的分光比和其它性能指標都應基本保持不變，實際上光分路器的穩定性*取決于生產廠家的工藝水平，不同廠家的產品，質量懸殊相當大。在實際應用中，本人也確實碰到很多質量低劣的光分路器，不僅性能指標劣化快，而且損壞率相當高，作于光纖干線的重要器件，在選購時一定加以注意，不能光看價格，工藝水平低的光分路價格肯定低。

此外，均勻性、回波損耗、方向性、PDL都在光分路器的性能指標中占據非常重要的位置。

而且可以耐孚機械振動和溫度變化等優點，目前成為市場的主流制造技術。

熔融拉錐法就是將兩根（或兩根以上）除去涂覆層的光纖以一定的方法靠擾，在高溫加熱下熔融，同時向兩側拉伸，終在加熱區形成雙錐體形式的特殊波導結構，通過控制光纖扭轉的角度和拉伸的長度，可得到不同的分光比例。把拉錐區用固化膠固化在石英基片上插入不銹銅管內，這就是光分路器。這種生產工藝因固化膠的熱膨脹系數與石英基片、不銹鋼管的不一致，在環境溫度變化時熱脹冷縮的程度就不一致，此種情況容易導致光分路器損壞，尤其把光分路放在野外的情況更甚，這也是光分路容易損壞得主要原因。對于更多路數的分路器生產可以用多個二分路器組成。

此外，均勻性、回波損耗、方向性、PDL都在光分路器的性能指標中占據非常重要的位置。

?

浙江東億（酷億）通信設備有限公司是專門從事現代通信領域物理連接產品研究、開發、生產及*的高科技企業。公司成立于浙江慈溪，自創建以來，在公司的帶領下，經過幾年不斷努力，飛速發展，由原來的單一通訊設備銷售，發展成為現在的集生產、銷售、科研、通信工程施工為一體的技術企業。自2006年以來,公司集力于新產品的開發和研制，憑著公司雄厚的技術和*的生產設備、在新產品的開發研制上取得了顯著的效果，尤其在配線系列取得了明顯的成，現在配線系列產品已達到了國內水平。

公司始終以 “品質、服務”為指導方針，“團結、務實、開拓、創新”為精神，堅持 “ 質量就是生命，服務就是靈魂 ” 的原則，樹立 “ 客戶在我心中,質量在我手中 ” 的理念，不斷追求高品質、高效益、高科技的發展領域，公司產品已遍布二十多個省、市和自治區，產品主要銷往中國、西歐、印度、巴基斯坦、伊拉克、孟加拉國、日韓，東南亞、中東等和地區。客戶來自于電信、網通、移動、聯通、廣電、電力、鐵路、軍網、石油等各個領域，以*的生產技術和嚴謹?shù)目茖W(xué)管理來打造的產品。

東億通信設備廠為電信通信機房、戶外機柜、網絡通訊、室內覆蓋、基站建設、數據通信等提供部分配套產品及零附件。

主要生產產品有：

一、 總配系列（MDF）：25回線保安排，32回線測試排，100回線保安排，128回線測試排，各類型保安單元，告警器，總配線架（柜）

二、綜合布線產品：網絡配線架、理線架、110跳線架，超5類、6類模塊、信息面板，卡接模塊，不銹鋼背架，分線盒、網絡與通信工具等。

三、光配系列（ODF）：光纜交接箱，光纖分纖箱，光纜接頭盒，光纜終端盒，ODF光纖配線架，監控箱，三網融合箱，MODF光纖總配線架，光纖適配器、熔纖盤，六位卡條（附件）、光纖跳線、光纖尾纖、ODF配線箱、光纖面板、光纖桌面盒，光纖快速連接器，終端盒、光纖配線單元、光纖配線架（柜）等

四、數配系列（DDF）：數字配線架、同軸連接器等

器體3的項部內壁焊樓有支風管4.且支風管4的進氣端和主風管6遠離微型氣泵7的端連接，支風管的底端外壁開設有等距離分布的氣孔，且氣孔處卡接有風嘴5，器體3的底部內壁中間開設有滑情8，且滑槽8的內壁滑動有底板9，[0019]本實用新型中，器體3的邊外壁開設有等距離分布的安裝口，且安裝口處卡接有光纖插接端，光纖插接端和安裝口的連接處設置有密封圈，橡膠球15的直徑大于通孔13的禮徑。且橡膠球15的直徑小于阻擋塊12直徑，微型氣泵7通過導線連接有開關，且開關通過導線連接有微型控制器，滑槽8的長度和寬度分別對應小于器體3的長度和寬度，風嘴5的數量為二十到四十個，(0020]工作原理:通過啟動微型氣泵7，主風管6向者支風管5的內部鼓風,吹風通過風嘴5吹向器體3的內部。
