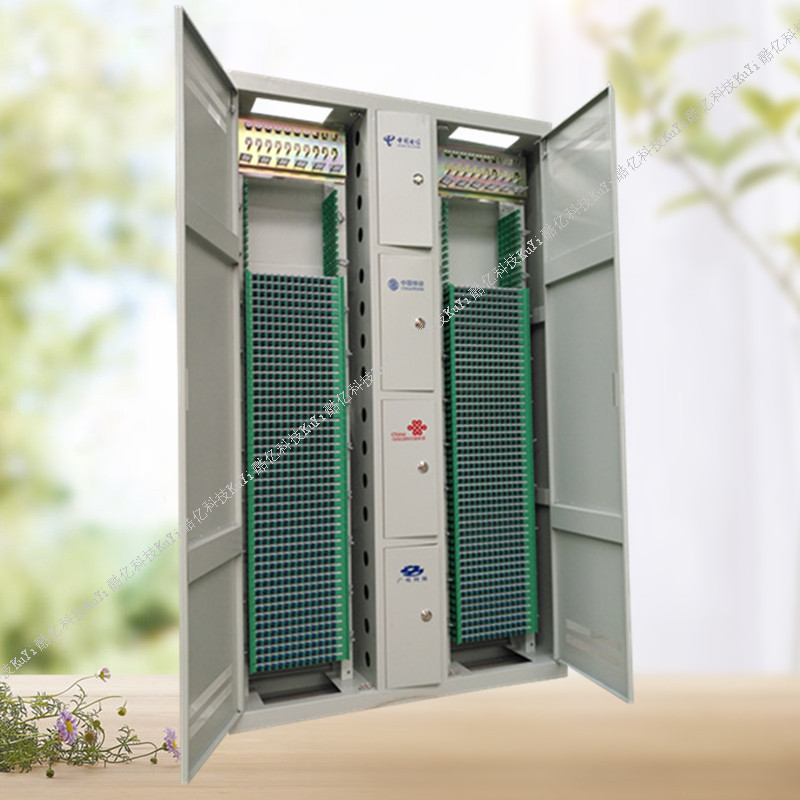

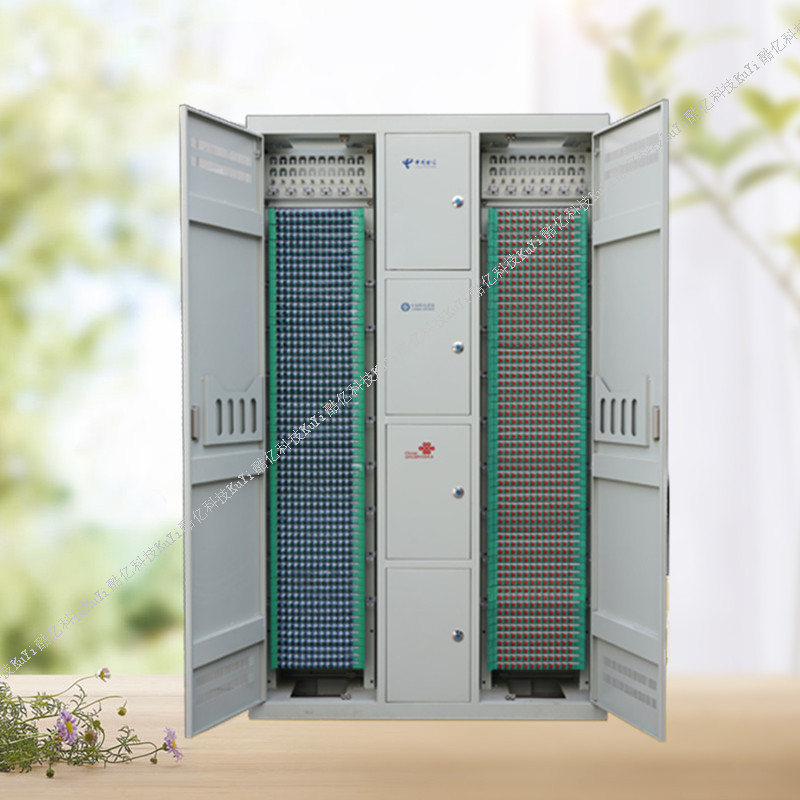

1440芯ODF光纖配線柜大型弱電將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致。1440芯ODF光纖配線柜大型弱電2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；2.4將剝除松套管的12根單芯尾纖盤儲于模塊正面熔接區內（見右圖），蓋好上蓋板。2.5將一體化模塊依次插入旋轉插箱內相應的位置。1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；

1光纖配線架的作用
光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。
2光纖配線架的特點
近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。
（1）纖芯容量
一個光纖配線架應該能使局內的大芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。
（2）功能種類
光纖配線架作為光纜線路的終端設備應具有4項基本功能。
①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。
②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。
③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。
④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。光纖配線架內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足小彎曲半徑的要求。
隨著光纖網絡的發展，光纖配線架現有的功能已不能滿足許多新的要求。有些廠家將一些光纖網絡部件如分光器、波分復用器和光開關等直接加裝到光纖配線架上。這樣，既使這些部件方便地應用到網絡中，又給光纖配線架增加了功能和靈活性。光纖配線架主要分為：8口光纖配線架、12口光纖配線架、24口光纖配線架、48口光纖配線架?

石英光纖是當前光纖通信系統中使用多的一種，該種光纖的傳輸損耗與任何一種傳輸介質的損耗相比較都顯得低，所以由其構成光纖通信系統的中繼距離比起其他的系統要長很多。若將來選取非石英極低損耗的光纖，從理論而言其損耗可以下降得更加低。這說明經由光纖通信系統能跨越更加大的無中繼距離;而對于長途傳輸線路而言，因減少了中繼站的數目，所以大大降低了系統成本與復雜性。在當前由石英光纖構成的光纖通信系統中，其大中繼距離有200多公里，而由極低損耗非石英光纖組成的通信系至數公里之長，這樣有利于提高通信系統的可靠性與穩定性，更可降低其運作成本。
