ODF576芯光纖配線柜物美價廉2.3將光纜從裸帶處放入保護接頭，再將松套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；ODF576芯光纖配線柜物美價廉23.1光纜開剝長度為：2.5米光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；3.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊；3.3視尾纖本身的保護情況決定是否加護套管；3.4用喉扣將光纜固定在光纜固定板上。

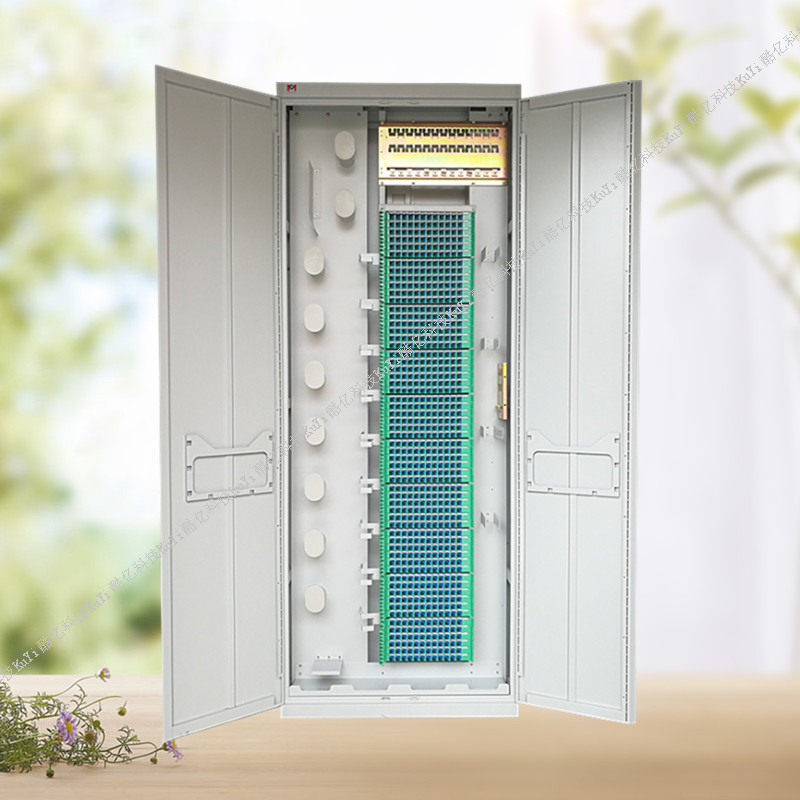

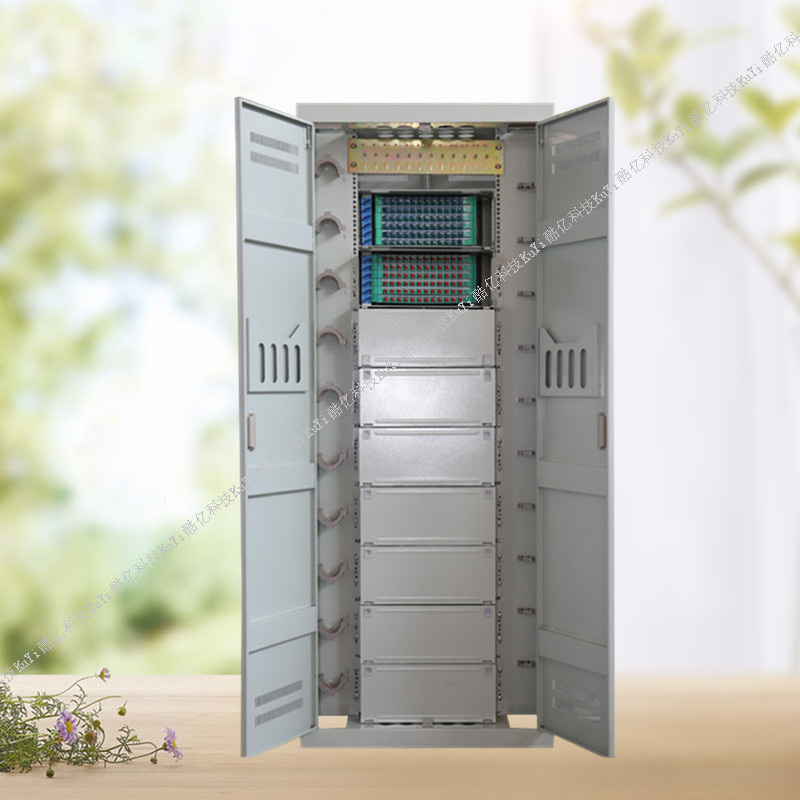

ODF光纖配線架又稱光纖配線柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纖配線架.

【簡單介紹】

用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

【詳細說明】

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

光纖入戶改造是整個工程關鍵的一步，有線電視信號通過光接機的轉換，再經過局端機房設備、用戶終端設備、光配線網進入分配節點。其中用戶終端設備和光配線網作為有線電視終端接受系統的重要組成部分，是光纖傳輸的物理通道，通常由光纖光纜、光連接器、光分路器以及安裝連接這些器件的配套設備組成。經過高密集化處理的光節點通過光纜分配點、以及配局端機房的管纜分配點到光纜分配點的饋線段，作為主干光纜，實現長距離覆蓋；從光纜分配點到用戶接入點的配線段，對饋線光纜的沿途用戶區域進行光纖的就近分配，接入光纖用戶端，從整體上實現了光纖到戶的網絡改造。
