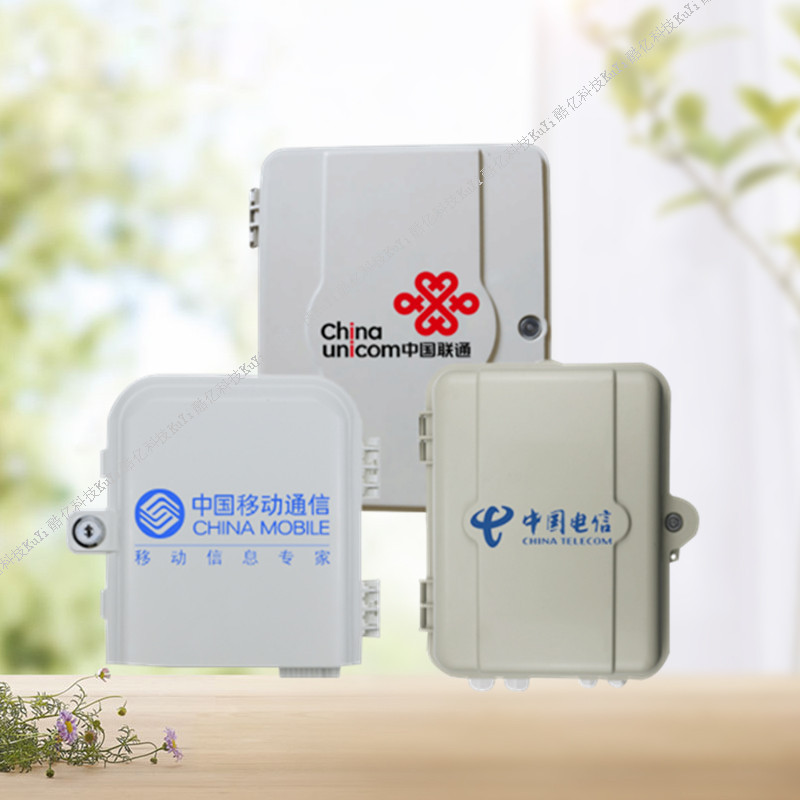

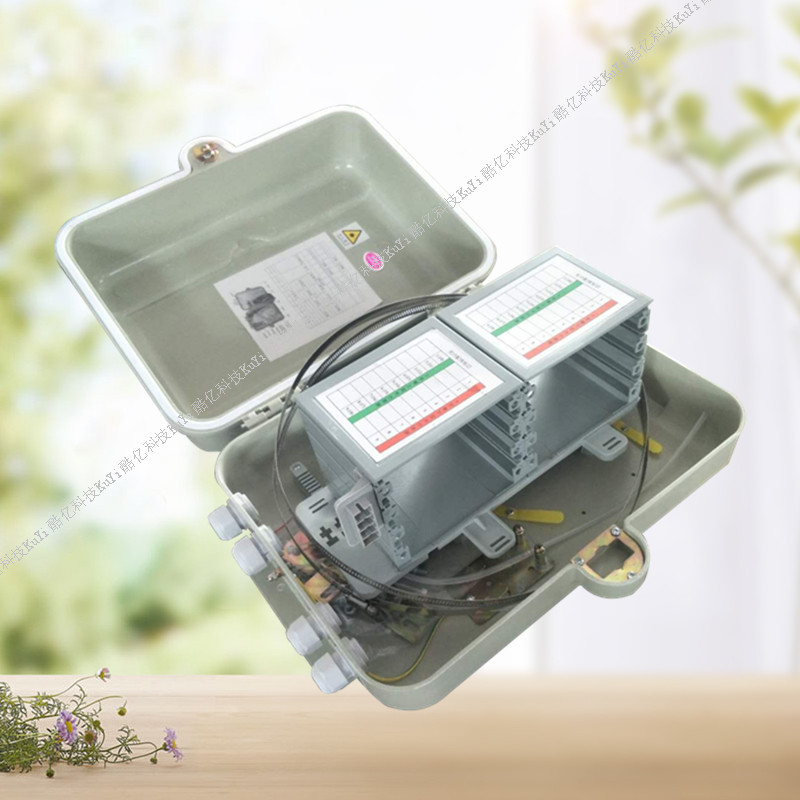

SMC64芯塑料光纖分纖箱詳情

光纖分纖箱,光纖配線箱,光纖樓道箱,光纖分線盒,光分路器箱,光纖分光箱.光纖配線箱尺寸可訂做,價格便宜,質量保證,設計合理,外形美觀.

 SMC64芯塑料光纖分纖箱詳情《生產》移動，鐵通，聯通，電信?！妒彝?，室內，壁掛式，嵌墻式，落地式》光纖分線箱，光纖入戶箱，分路器箱，配線箱，室外光纜分支箱，光纖熔接分線箱，光纜光纖交接箱，光纖熔配一體化分線箱，光纖分線箱，光纜分線箱，光纖配線箱，光纜配線箱等等， </O :p>

二：通信設備箱材質冷軋板SMC ABC 不銹鋼

型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP<

安裝地方：壁掛式 樓道 室外 室內 入墻式家庭住宅<

銳速通信具有鈑金車間、注塑車間、光纜車間，歡迎各地人員來地考察.

一、概述

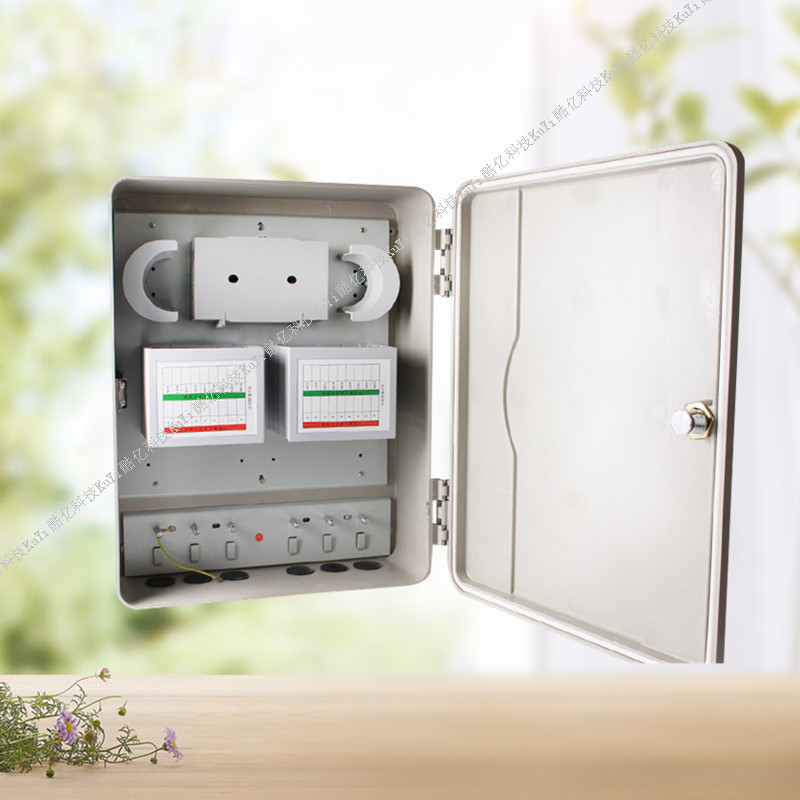

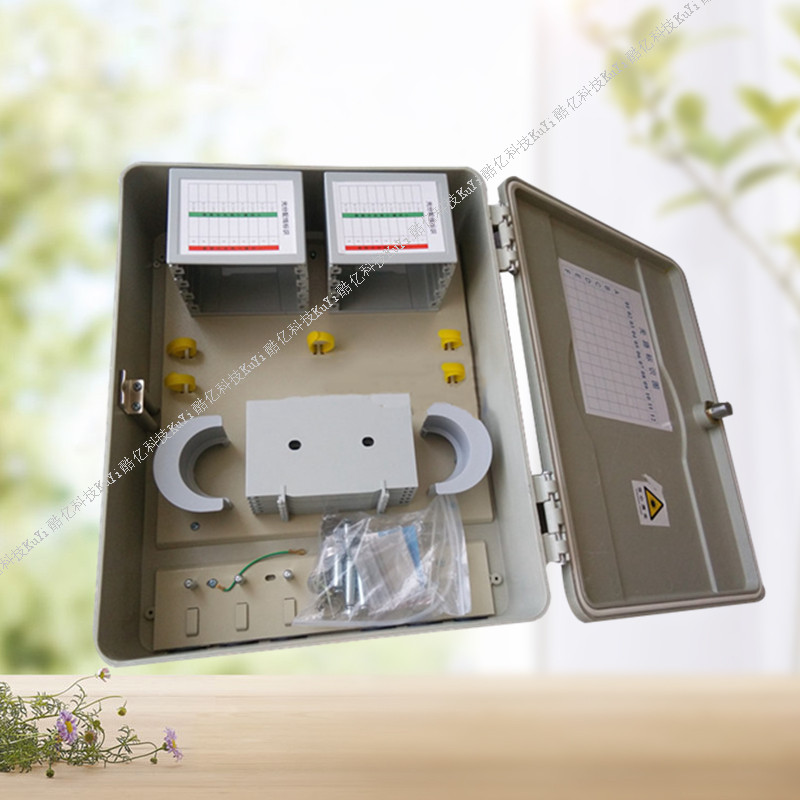

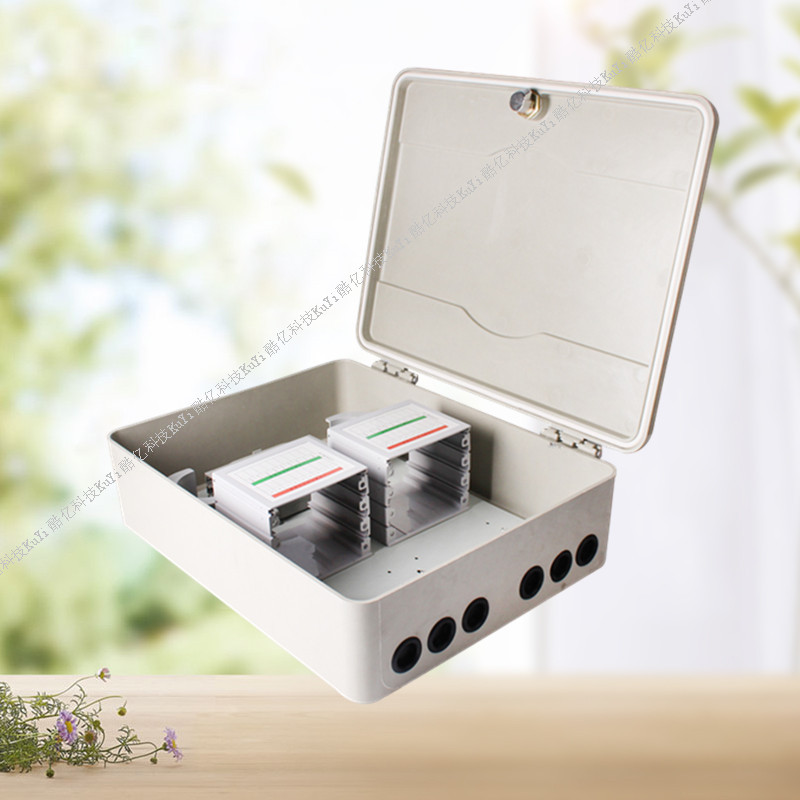

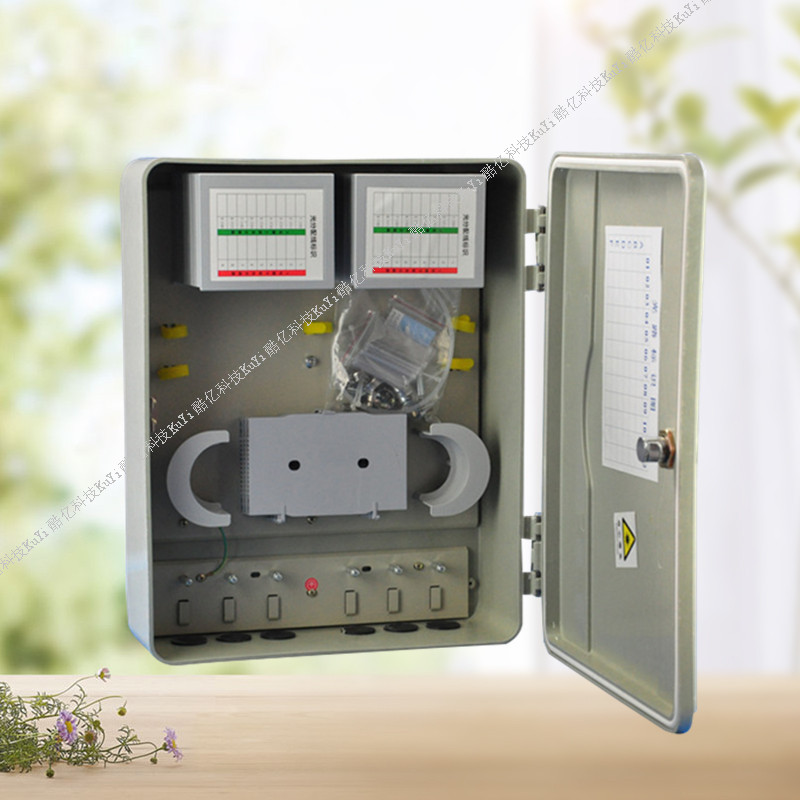

室內壁掛式光纖配線箱（以下簡稱“光纖配線箱” ）主要應用于小區、樓宇或校園等光纖接入網絡、基站覆蓋網絡等室內光纖網絡的配線連接，是光纖進入小區、大樓或校園等部位的配線設備。該產品集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體，可實現主光纜與小區、大樓或校園等分支光纜的信號互連。

二、特點

◆集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體。

◆采用門鎖鎖閉配線箱門，保證配線箱開關箱門的安全。

◆光纜壓緊、加強芯和紡綸纖維固定等附件可以保證光纜和配線箱之間很好連接，提高光纜的抗拉能力。

◆卡裝式適配器安裝板方便適配器安裝板與隔板之間的安裝。

三、主要技術指標

◆環境溫度：-40℃～＋80℃

◆相對濕度：＜85％（30℃時）

◆大氣壓力：70～106KPa

◆工作波長：850μm，1310μm，1550umμm（根據使用光纖而定）

◆連接器插入損耗：≤0.3dB（連接損耗：≤0.5dB）

◆連接器回波損耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆連接插拔壽命：500次

◆機箱與接地裝置之間絕緣電阻：≥1000MΩ／500V（DC）

◆機箱與接地之間耐壓：3000V（DC）／1min（不擊穿，無飛?。?。

四、規格與容量

◆箱體尺寸：300mm（L）×350mm（W）×100mm（H）

◆配線容量：12芯光纖

五、操作說明

5.1固定主光纜

將主光纜穿入配線箱有熔接盤一邊的光纜過孔，把主光纜開剝大約0.8m長（長度可根據實際需要），用壓板將主光纜輕微固定，將多余紡綸纖維和加強芯剪去，用壓緊柱將光纜中的紡綸纖維、加強芯固定。

注：保證配線箱固定時外部有足夠長的光纜。

5.2剝纖

將尾纖外皮剝開，剪去多余的紡綸纖維；將主光纜的緊套光纖按順（或反）時針盤繞到走線環上，等待主光纜和尾纖中緊套光纖的熔接。

注：熔纖盤旁邊的光纖/光纜可用綁扎線等輕扎。

5.3光纖熔接及盤繞

將光纖熔接熱縮管穿到主光纜的緊套光纖上，將主光纜緊套光纖和尾纖中緊套光纖分別用剝纖鉗剝出光纖，清潔光纖后并用光纖切割刀將光纖端面切平，將兩根已經剝好的光纖分別放到熔接機的兩邊進行熔接，待光纖熔接好后，將光纖熔接熱縮管套到光纖熔接區，并將熔接區放到熔接機的加熱區熱縮熔接套管，待熔接套管與兩端的緊套光纖連接好，將熔接好的熔接點放到熔接盤中熔接點固定卡子上，多余光纖盤繞到熔接盒體內，尾纖和主纜緊套光纖自然順出熔接盒。

其它光纖的熔接同上。

5.4光纖固定

在熔接盒出口處上端將12根跳線輕扎固定，熔接盒兩邊光纖用尼龍扎帶輕扎在一起。

5.5配線插頭連接

將配線光纜組件從不帶熔接盤的配線箱副箱一邊引入孔穿過，將配線光纜固定在配線光纜固定座處，將配線光纜組件上的插頭與隔板上相應適配器接口連接，使相應光路連通。其它插頭的連接方法同上。

5.6墻壁打孔

光纖配線箱全部連接好后，選擇好配線箱的壁掛位置，按配線箱壁掛位置在墻面上打孔，并插入提供的膨脹螺栓（取下平墊片、彈簧墊片和螺母）；

5.7掛箱固定

將配線箱掛到膨脹螺栓上，在螺栓上放上平墊片、彈簧墊片，然后擰緊膨脹螺栓上的螺母，將配線箱固定在墻壁上。

在寬帶光纖技術系統構建中還有一種技術結構的設計尤為重要，即光分配網ODN的設計。這是一種從前端機房到用戶端的無源光纖網絡，能夠針對不同地區的不同網絡發展情況采取合理的技術發展措施，并提供合適的寬帶光纖工程建造方式，促進寬帶光纖網絡工程建設。首先是用戶端，用戶端連接二級分光，再者是一級分光，一級分光連接到OLT，接著是鄉鎮機構交換機，然后是縣總前端核心交換機，連接搭配廣電OTN傳輸平臺，再通過寬帶接入認證服務器連接到Internet。由此我們可以看出，在農村實現網絡覆蓋的過程是比較曲折的，需要經過多個端口的鏈接以及多條路徑相互鏈接終實現鏈路傳輸。接著是FTTH網絡ODN網絡的結構。相關數據顯示，在前端機房與用戶端的連接過程中，還存在多種路段。并且，各種路段發揮著各自的作用終促進寬帶線路構成。與前端機房實現直接連接的是支干線光纜段，與用戶端實現直接連接的是入戶光纜段，二者之間具有的路段是支線光纜段，三條路段相互連接并終發揮作用。

?
