19英寸抽拉式光纖盒體驗好使用環境光纜終端盒一般適用于室內或非露天的室外使用，不適合于露天使用，如要使用，應采取保護措施。工作溫度：室內型：-5℃~40℃；室外型：-20℃-60℃。遠捷通信光纜終端盒的應用光纜終端盒廣泛應用于市話、農話網絡系統、數據、圖象傳輸系統，有線電視系列，用于室內光纜的直通力接和分支接續，起到尾纖盤儲和保護接頭的作用，19英寸抽拉式光纖盒體驗好采用冷軋鋼板靜電噴塑制成，設計結構合理，美觀大方可將光纜加強芯固定在終端。光纖跳線的生產流程是怎樣的呢？生產流程的大概步驟：剪光纜—穿零件—配膠—光纖插入—加熱固化—去膠—研磨—端面檢查—組裝—測試—QA抽檢—包裝。裁剪光纜：主要就是用芳綸剪根據需要裁剪光纜的長度，然后簡單的盤整。

產品簡介

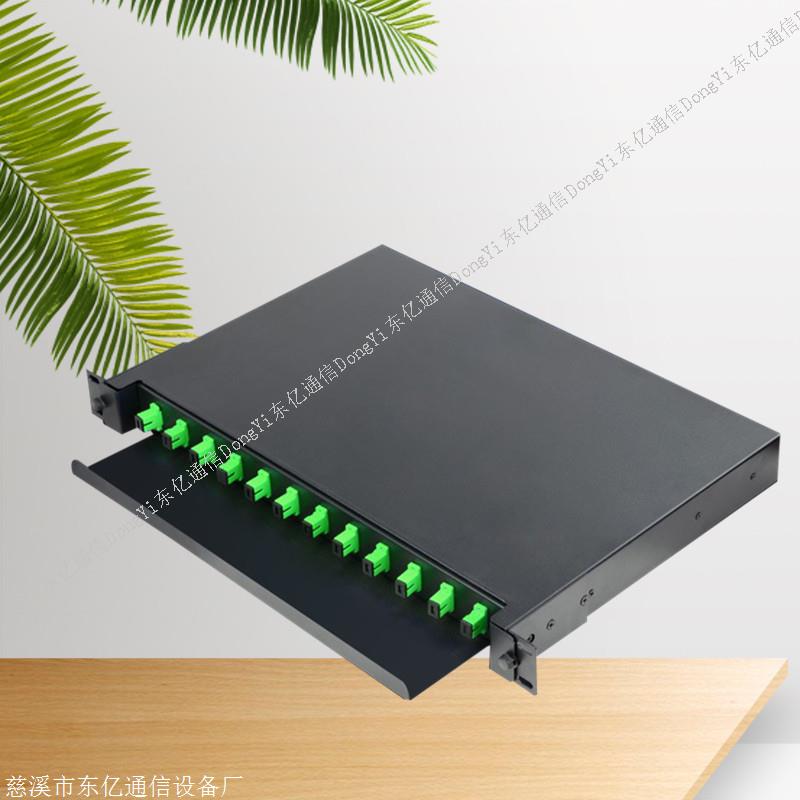

1U抽拉式光纜終端盒，主要用在19寸標準機柜里，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于光纜的直通和分支接續及光纜終端的固定，使帶狀和非帶狀尾纖盤儲和保護接頭的作用。

2產品功能特點

1.采用電解鋼板，表面烤漆處理，系列容量從12-24-48芯可選 。

2.采用活動式適配器安裝板，可選取用FC、SC、ST、LC多種適配器 。

3.內置可折式盤纖輪，方便安裝光分路器和波分復用器。

4.4個進纜孔及進纜安裝位置，方便用戶選擇，適用于帶狀和非帶狀尾纖。

5.熔接盤采用疊加式結構，配置靈活，可取下到工作臺上熔接，操作維護方便快捷

6.內配光纜固定裝置、熔接盤和過線夾，并有可靠的接地裝置。具有光纜固定，熔接功能，起熔接光纜的作用，用于實現尾纖和光纜的連接。

3使用環境要求

24芯抽拉式光纜終端盒適用于19寸標準機柜，如需特殊規格可根據客戶要求定做。

工作溫度：-25℃～+40℃；相對濕度：≤85%(+30℃時)；

儲存溫度:一25℃～+55℃ ；大氣壓力：70kPa～106kPa。

4材料及結構

1.外殼材料：電解鋼板，表面烤漆處理。

2.結構：按安裝尺度，可分為1U和2U；

             按配適配器分類，可以分為SC,ST,LC,FC。

             按光纖接口數量：12芯.24芯.48芯。

5產品應用

廣泛應用于市話、農話網絡系統、數據、圖象傳輸系統，CATV有線電視系列，用于室內光纜的直通邊接和分支接續，起到尾纖盤儲和保護接頭的作用，FTTX,TFFB。

6技術參數

1.連接器損耗（包括插入、互換和重復）：≤0.3dB

2.回波損耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB

3.機箱高壓防護地與機箱絕緣，絕緣電阻>1,000mΩ/500V DC

4.機箱高壓防護地與機箱間耐壓>3,000V DC/min，不擊穿，無飛弧

5.相對濕度：≤85%+30°C

6.大氣壓力：70kPa-106kpa

7安裝要求

1、信息模塊、多用戶光纜終端盒、集合點配線模塊安裝位置、安裝方式和高度應符合設計要求。

2、安裝在活動地板內或地面上時，應固定在接線盒內，信息面板采用直立和水平等形式，接線盒蓋可開啟，并應具有防水、防塵、抗壓功能，接線盒蓋面應與地面齊平。

3、光纜終端盒底盒同時安裝信息模塊和電源插座時，間距及采取的防護措施應符合設計要求。

4、光纜終端盒底座的固定方法應以現場施工的具體條件來定，可用膨脹螺釘、射釘等方法安裝，信息模塊明裝底盒的固定方法根據施工現場條件而定。

5 、固定螺絲需擰緊不應產生松動現象。底座、信息模塊與面板的安裝應牢固穩定，無松動現象，面板應保持在一個水平面上做到美觀整齊。

6、安裝在墻上的光纜終端盒，其位置宜高出地面300 mm左右。在房間地面采用活動地板時。光纜終端盒應離活動地板表面300 mm。

7、各種插座面板應有標識以顏色、形、文字表示所接終端設備業務類型。

8、工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間并應符合設計要求。

光纖的特點。光纖有很多的特點，其發明發現曾一度震驚世界。本文主要從兩個方面簡要分析：一是光纖的損耗低，其在在零下25度到零下35度之間的附加損耗為0.03dB/km~0.04dB/km，在零下40度時，其附加損耗為006dB/km~0.08dB/km。因此，可以說光纖的損耗是非常低的。二是光纖有多種色散模式。色散是指在輸入信號后，不同頻率的光或不同模式的光的傳播速度不同，因此沒有同時到達輸出端時的現象。這為波分復用技術的發展提供條件。

?
