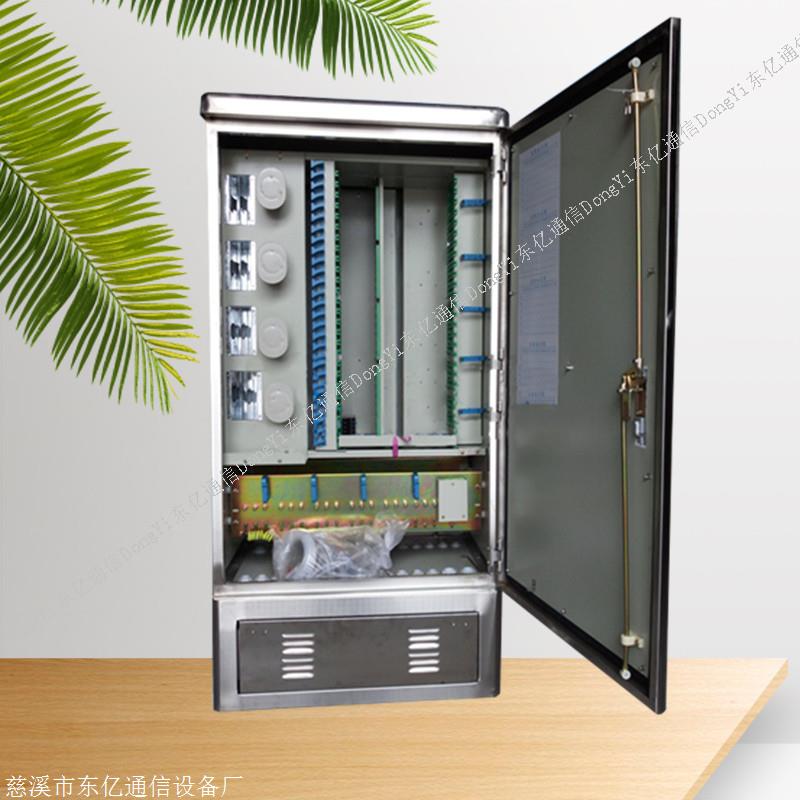

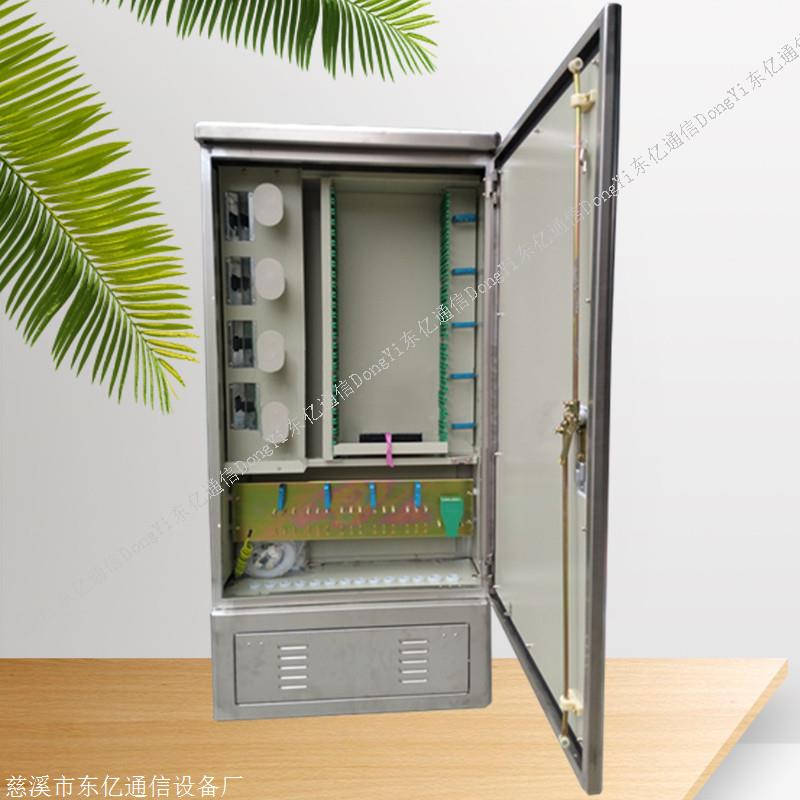

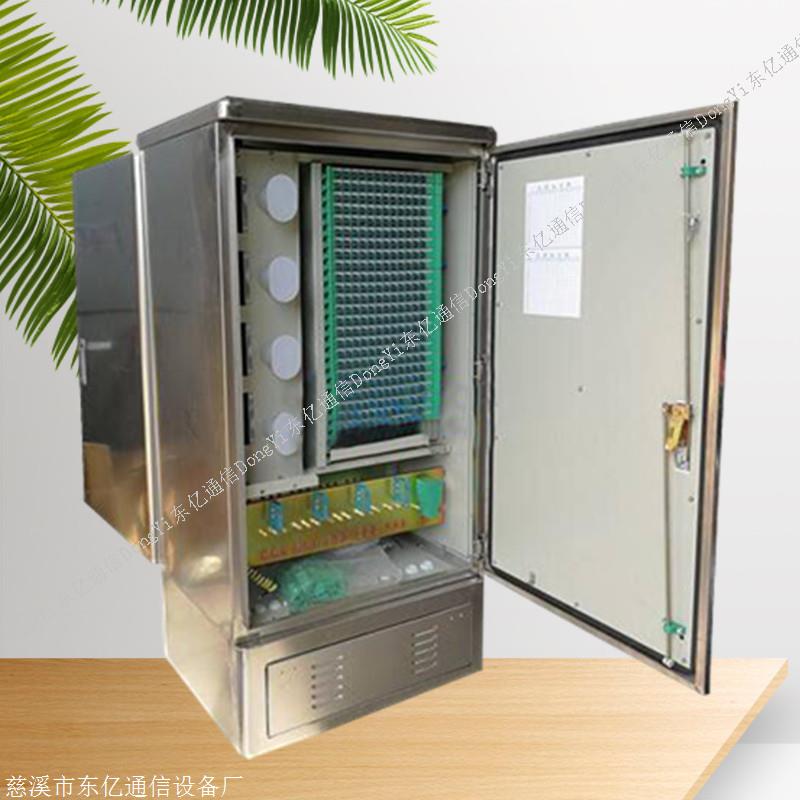

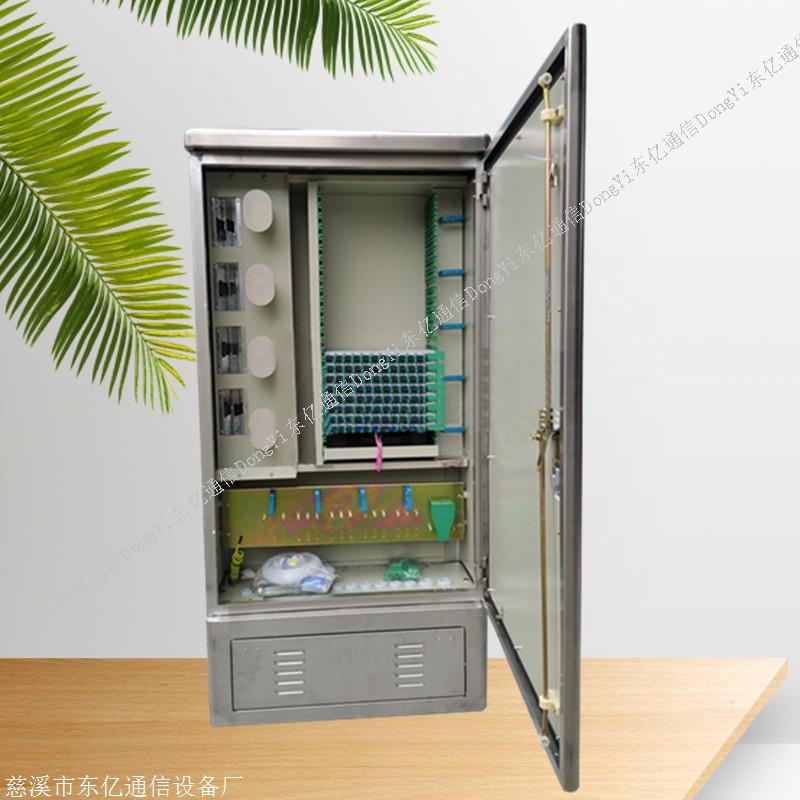

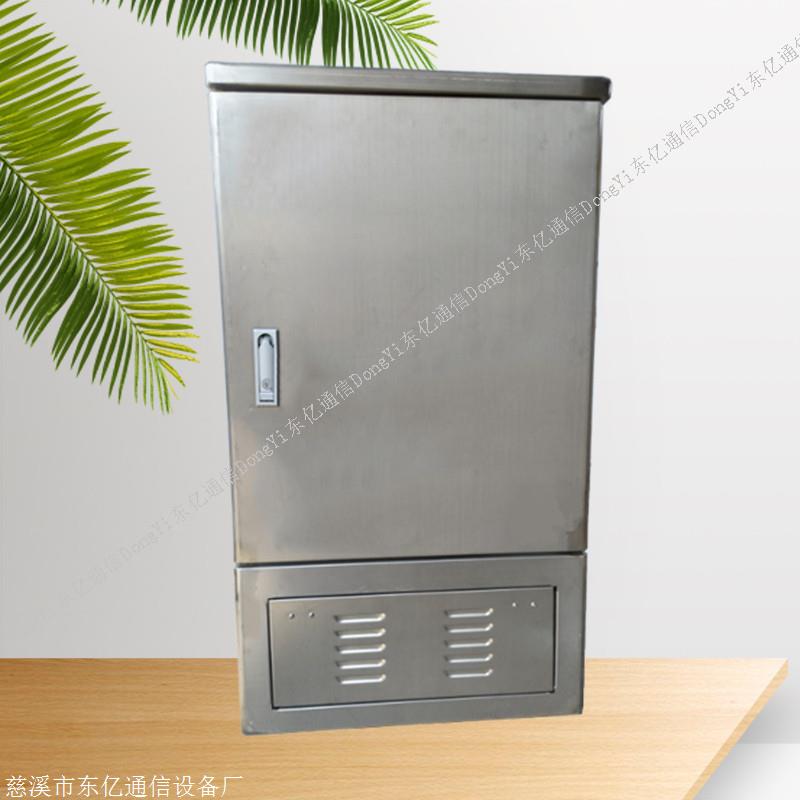

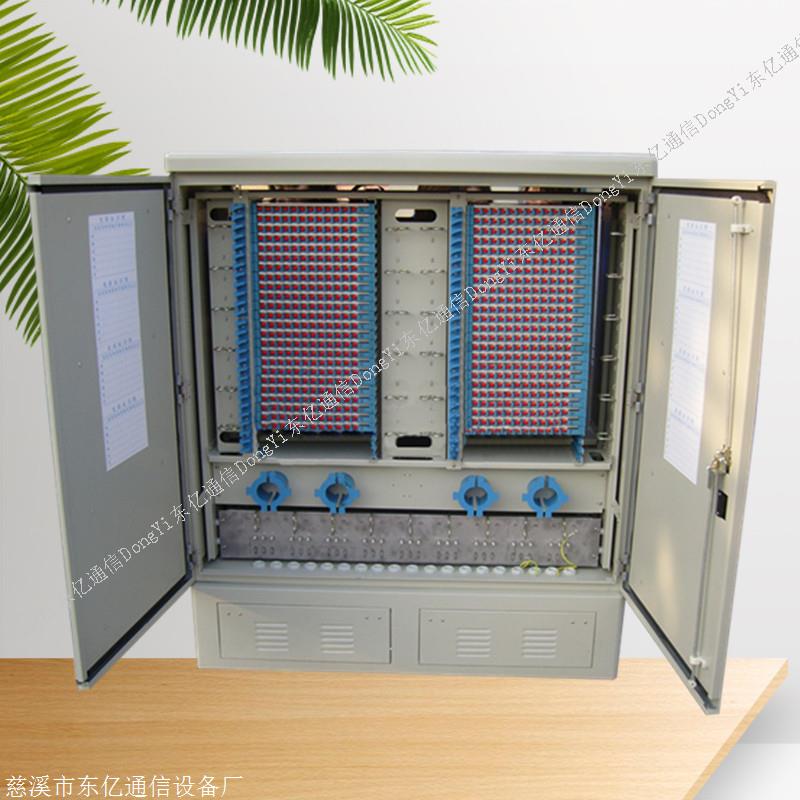

不銹鋼648芯光纜交接箱高質量在光纜使用安全方面要特別加強。光纜交接走箱的接地裝置非常重要,當一條配線光纜以架空或光墻壁吊線形式布放時,就可能引雷進箱體,接地裝置纖的曲對雷擊所產生的瞬間大電流若不能及時瀉流。不銹鋼648芯光纜交接箱高質量就會光在光纜固定點產生高溫發熱,甚至燒焦,從而影響正常的通信,這方面光纜交接箱生產廠家并沒有引起4重視,一般只使用鍍鋅鐵線將各國定點市聯,經螺檢固定后直接引入地,這是不足夠的。(1)焊接處應涂瀝青,設備高壓防護地與設備絕緣,設備高壓防護與設備間耐壓不小于直流3000V1lmin度擊穿,無飛弧。光纜采用下進纜方式,箱體頂部疊直抗壓強度大于1000N,走纖路由標識清晰,光纜光纖穿過金屬板孔時裝有保護套,光纜進入箱體,曲率半徑大于光纜直徑15倍。
光纜交接箱【容量為144芯,288芯,360芯,576芯,720芯,1152芯】材料有201,304,工序有拉絲、噴塑,SMC材質,冷軋板,塑料材質等。
工作環境:
*環境溫度:-40℃~+60℃
*相對濕度:40℃時小于95%
*大氣壓力:70~106Kpa
技術指標
*采用熔配一體化抽拉式模塊,使光纜交接箱容量大,密度高。
*箱體采用優質不銹鋼板,SMC材質,冷軋板材質,塑料材質具有良好抗腐蝕、耐老化性能,能抵受劇烈的氣候變化以及適應惡劣的工作環境
*光纜交接箱箱體具有良好的密封性能,防護等級達到GB/T4208IP65級。
*光纜交接箱具有很好的安裝性能及防破壞功能。
*光纜交接箱箱體具有安全可靠的光纜固定與接地保護裝置。
*高壓防護接地與機箱絕緣電阻:≥2×104MΩ/500V(DC)
*箱高壓防護接地與機箱間耐壓≥3000V(DC)/1min,不擊穿,無飛弧
*箱體靜負荷能力:殼蓋≥980N,側表面≥980N,門鉸鏈≥200N
*機箱的密封防護等級:達到GB4208標準中IP65級
*密封性能:達到GB4208/IP53要求
*負荷值:殼蓋≥980N,側表面≥400N,支撐件≥200N
*小拉脫力:φ0.4-1.2mm導線分別為24-120N
訂貨規格
用途
*光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備,能夠?qū)崿F(xiàn)光纖的接續,配線有直接連接和交叉連接的功能。
備注:1.2厚度的是1948 1.5厚的是2187;304材質不銹鋼。 SMC5.5厚.冷軋板1.2厚.
型號 | 寬 | 深 | 高 |
96芯 | 660 | 320 | 1150 |
144芯 | 660 | 320 | 1150 |
288芯 | 660 | 320 | 1450 |
576芯 | 740 | 580 | 1450 |
576芯 | 1270 | 330 | 1500 |
1152芯 | 1270 | 660 | 1500 |
?
架空地線復合光纜包括三層,從外到內依次為鋁線、鋼芯、光纖。依循光纜結構的差異性可將其分為三類,即層絞式光纜、骨架式光纜、中心束管式光纜。在電力系統中應用此類光纜,有助于提升系統導電性能、機械強度,提升使用過程的安全性,具有較高的抗外力破壞性能。當前,此類光纜在多應用于110kV線路之中,可實現電力輸電線路、復合光纜同步建設。由于光纜短路電流輸出采用鋁合金、純鋁絲保護材料,因而設計時還需考慮系統的負荷量,具體應用過程中,應對該電纜采取有效的保護措施,利用雙層保護套等方式,避免紫外線的危害。更換地線時,應保障其原有性能,確保更換后系統的安全、穩定運行。
