產品簡介
詳細介紹
燃油計量表是葉輪式流量（流速）計的主要品種，它由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導出流量或總量。具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于測量封閉管道中腐蝕性較小，且無纖維、顆粒等雜質的液體。工作溫度下，運動粘度小于5×10-6m2/s的液體可直接使用，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
技術參數：
公稱口徑：DN4～DN200
精度等級：±0.5％、±1％
連接方式：螺紋連接、法蘭連接等
介質溫度：-20℃～120℃ 120℃ ～200℃
公稱壓力：1.6Mpa～6.3 Mpa(＞6.3 Mpa)
顯示方式：脈沖輸出、4－20mA標準信號
7位LCD顯示累積和瞬時流量
防爆標志：ExdmⅡBT4
供電電源：5～24VDC、24VDC
3V鋰電池可連續使用六年以上

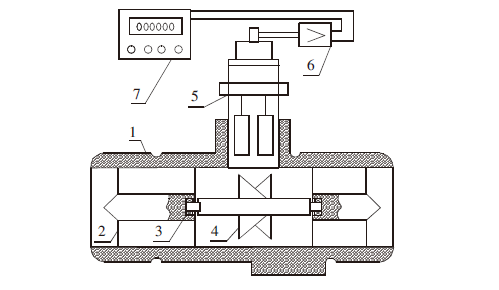

燃油計量表組成
1 殼體，2 前導流板，3 軸承，4 渦輪，5 變送器，6 前置放大器，7二次儀表
渦輪流量計是一種速度式流量儀表，利用渦輪感受流體平均流速來導出流量，其工作原理是液體通過流量計內腔，對葉片產生沖擊而使渦輪旋轉，渦輪旋轉速度隨流量大小變化而變化，通過渦輪的轉速而得到液體介質的流量。因渦輪流量計具有結構簡單，體積、質量小，精度高等特點，所以在工業實際中應用為廣泛。如圖1
所示為渦輪流量計典型結構。
2. 2 測試依據

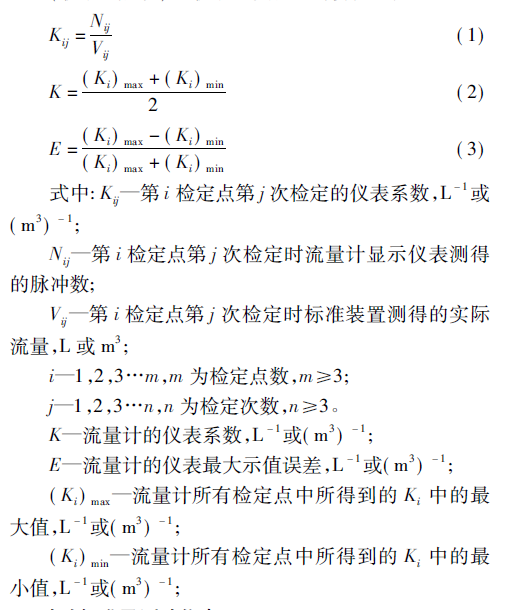

渦輪流量計的測試主要依據《JJG 1037 － 2008 渦輪流量計檢定規程》。主要參數包括儀表系數、大示值誤差( 儀表線性度) 及儀表重復性。計算方法如下:
3 試驗標準及測試儀表
3. 1 標準介紹
此次比對試驗所使用裝置為我單位所擁有的滑油流量標準裝置，其主要指標如下所示:試驗介質: 4050 航空潤滑油。流量范圍: ( 0. 1 ～ 80) m3 /h;不確定度: 0. 05%( k = 2) ;裝置原理: 靜態質量法;變溫范圍: ( － 35 ～ 150) ℃;溫控精度: ± 1℃。
尺寸：
產品型號 | 公稱通徑 mm | D | K | d | n×φ | L | H |
LWY-15 | 15 | 95 | 65 | 46 | 4×14 | 75 | 247 |
LWY-20 | 20 | 105 | 75 | 56 | 4×14 | 100 | 255 |
LWY-25 | 25 | 115 | 85 | 65 | 4×14 | 100 | 263 |
LWY-32 | 32 | 140 | 100 | 76 | 4×18 | 100 | 278 |
LWY-40 | 40 | 150 | 110 | 84 | 4×18 | 140 | 287 |
LWY-50 | 50 | 165 | 125 | 99 | 4×18 | 150 | 300 |
LWY-65 | 65 | 185 | 145 | 118 | 4×18 | 175 | 317 |
LWY-80 | 80 | 200 | 160 | 132 | 8×18 | 200 | 332 |
LWY-100 | 100 | 220 | 180 | 156 | 8×18 | 220 | 352 |
LWY-125 | 125 | 250 | 210 | 184 | 8×18 | 240 | 380 |
LWY-150 | 150 | 285 | 240 | 211 | 8×22 | 300 | 410 |
LWY-200 | 200 | 340 | 295 | 266 | 12×22 | 360 | 462 |
型號 | 公稱通徑（mm） | L（mm） | H（mm） | 螺紋連接 |
LWY－4 | 4 | 394 | 217 | G1/2 |
LWY－6 | 6 | 430 | 218 | G1/2 |
LWY－10 | 10 | 550 | 220 | G1/2 |
產品型號 | 公稱通徑(mm) | L | G | H |
LWY-15 | 15 | 75 | G1 | 213 |
LWY-20 | 20 | 100 | G5/4 | 218 |
LWY-25 | 25 | 100 | G5/4 | 221 |
LWY-32 | 32 | 100 | G3/2 | 224 |
LWY-40 | 40 | 140 | G2 | 238 |
