TG-3高壓相位測試儀

TG-3高壓相位測試儀適用于;AC50HZ，在100V-500V之間的線路中做相序測定及檢查是否斷相之用，是一種便攜式儀器。

尺寸大小：TG3/TG2;134*85*40mm

一、使用方法：

1-將三根帶夾引入線分別接三相電源

2-按下開關三只指示燈全亮，轉盤按箭頭方向所示順時針轉動。說明三相電源相序與接入的表針或帶夾的引入線所示相序相同為順相序

3-按下開關，如三只指示燈有一只不亮，則表示該路斷相，如三只指示燈全宙，轉盤逆轉，表示為逆相序

4-檢查結束后即松開按鈕開關

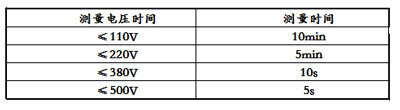

5-操作時請按照技術性能要求的時間執行，否則將過熱而損壞儀表，參數如下表：

1.用自動焊接設備焊接時應參照如下條件:

預熱溫度:zui高100℃

預熱時間：zui長45秒

助焊劑浸泡;助焊劑應涂在電路板上組裝開關的印刷面上半部位，應防止助焊劑過量到電路板.

焊錫溫度:zui高255℃

焊接時間：zui長5秒

允許重焊次數：2次

2.其他注意事項：

a、進行焊接工藝時不應使用不整潔的東西對開關進行清潔

b、在組裝開關時應防止助焊劑從開關的上部流入到開關內部
