上海自儀股份有限公司電磁流量計的流量測量與接地之間的關系
閱讀：678 發布時間：2016-10-12
zui近在上遇到兩個使用電磁流量計的客戶，他們描述的故障現象相似，而且令人費解，寫出來與大家一起分享。 *個客戶的問題描述：電磁流量計分體安裝，儀表顯示的瞬時流量為0，但是累計流量的數值仍然在增加，空管檢測功能已經打開，并且有空管報警，金屬管道，法蘭連接，管道內沒有水；
第二個客戶的問題描述：管道內沒有水，電磁流量計空管檢測功能已經打開，并且流量計空管報警，但是儀表上有瞬時流量顯示；
（1）剛開始，咋一聽用戶的現象描述，zui初的態度是懷疑，不可能呀，難道變送器壞了？多虧用戶現場還有其他流量計，于是就讓客戶先把其他流量計的變送器換上，看看是否有所改善，試驗下來，沒有任何改善，暈？看來問題出在傳感器
（2）客戶接下來用萬用表測量傳感器線圈電阻和絕緣電阻，*正常，傳感器也沒問題
（3）看來不是儀表本身問題，再次與客戶，了解流量計的具體應用環境，會不會是電磁干擾呢？ *個客戶補充信息：流量計附近有泵；第二個客戶補充信息：管道為PVC管道，已經使用了接地環，并且接地環已經接地；

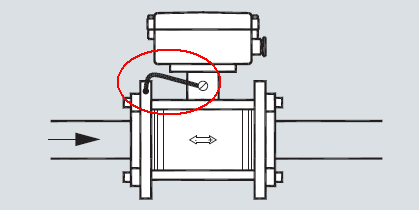

有門兒：客戶的上述描述，使我們更懷疑是現場的電磁干擾直接影響了變送器電路板上電子元件的工作，于是建議客戶嘗試一下接地，*個客戶連接了下列電纜后，儀表工作正常；
第二個客戶雖然使用了接地環，但是接地環并沒有與傳感器法蘭進行短接：
進行了上述短接后，儀表工作正常； 通過上面兩個問題我們可以看出，當電磁流量計周圍有變頻器、泵等動力設備或者管道為非金屬材質時，流量計安裝盡可能避開這些大的動力設備，否則電磁干擾就可能趁虛而入，引出各種奇怪的現象。我們嚴格按照規范進行接地。您說正確的接地重要不重要。 |
