*技術參數

反饋輸入規格:0-5V 0-8V 0-10V

軟啟動時間:30S 60S

觸發容量:≦800A的可控硅(訂貨可加大)

電源電壓:85-260V ACDC

功耗:≦3瓦

外形尺寸:96×96mm 48×96mm

開孔尺寸:92×92mm 45×92mm

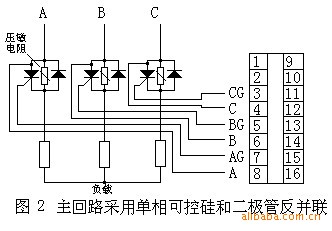

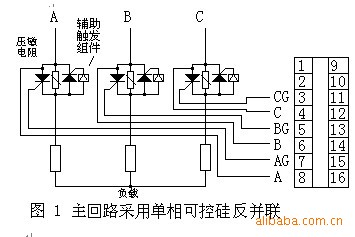

l接線方式

KC-2移相觸發器可以觸發三個≤800A的單向可控硅，適合于主回路為“△”接法或“Y”接法不接零線的控制方式。觸發輸出有極性和相序要求。控制感性負載時主回不能采用阻容吸收電路（可用壓敏電阻）。請嚴格按照接線圖連接。確認接線無誤后，可先用三個100W左右的同功率白幟燈作假負載進行調試。觸發器的手/自動轉換開關置于手動位置，通電后調整電位器，觀察三個白幟燈的亮度變化情況，如果出現關不死或者突然關斷等異常現象，則為相序錯誤，將主回路三相電源線中任意兩相對調即可。
