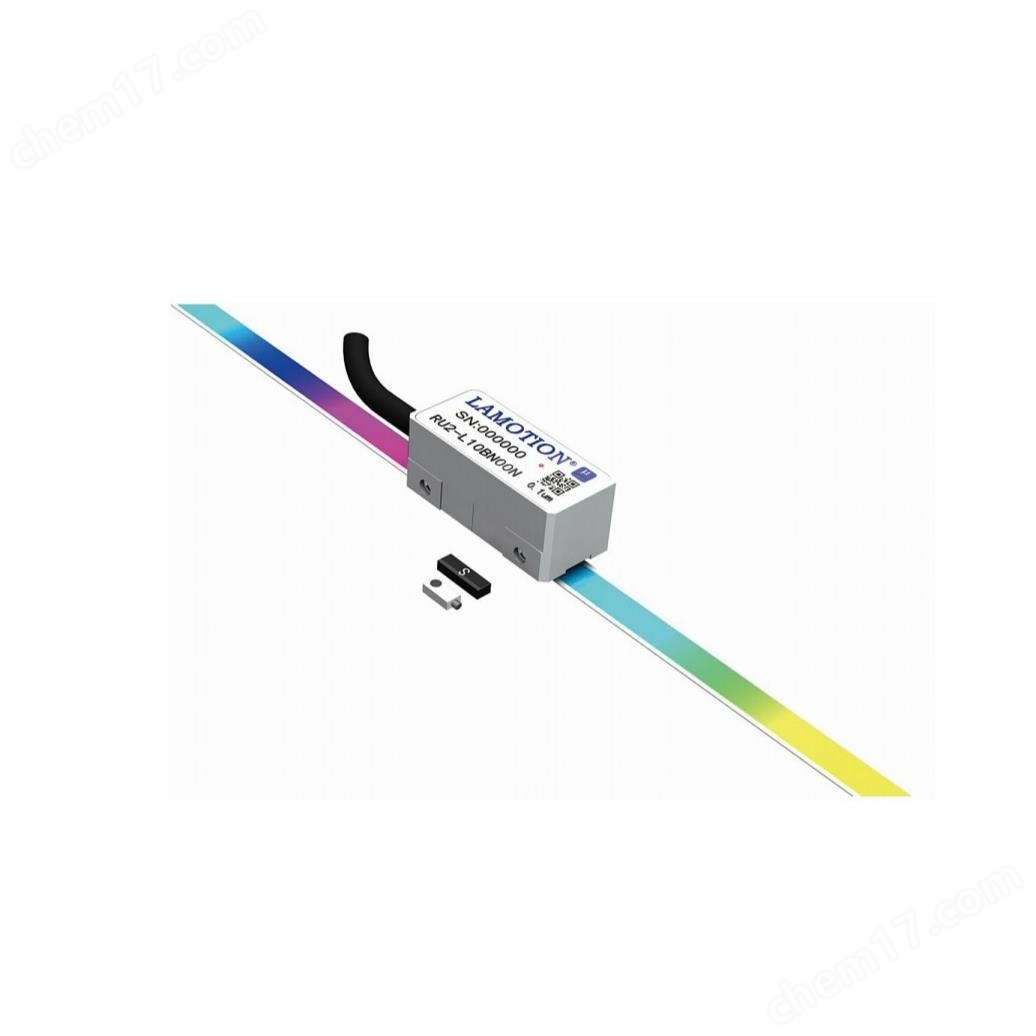

RU2讀數頭
RU2光柵尺讀數頭是專為高精度直線測量提供反饋而設計的增量型讀數頭采用LAMOTION優良的單場掃描技術優良的自動增益、自動糾偏技術，可讀取20um柵尺，精度高、抗污染性能強，適用于高精密機床、高速自動化設備等需要閉環、速度控制的高性能、高可靠性應用場合。
RU2光柵尺讀數頭兼容LAMOTION優良的RUS系列鋼帶柵尺。
RU2讀數頭采用LAMOTION優良的大面積單場掃描技術、自動增益控制技術、自動糾偏技術，可以有效降低污染的影響，讀數頭內置的真高速ADC細分可以提供更大帶寬,同時更有效降低細分噪聲和細分誤差，配合濾波在保證低位置噪聲和平滑的速度控制情況下，可達到20nm的有效分辨率，內置REF參考原點和限位輸出，并提供標準的差分TTL數字增量接口，多色的LED集成在讀數頭上蓋上，可指示信號強度，方便安裝。
RU2光柵尺讀數頭兼容LAMOTION優良的RUS系列鋼帶柵尺和RUE系列低膨脹柵尺。
RU2讀數頭特點
分辨率20nm
強的抗污染能力:大面積單場掃描技術大于100條柵線同時掃描，有效降低灰塵等其他污染物帶來的影響。
高帶寬，低細分誤差:內置高速ADC和濾波電路，提供更高的帶寬、更高的分辨率、更高的動態響應，更低的細分誤差。
自動增益控制，自動糾偏:優良的自動增益控制、自動糾偏電路與算法，提供更穩定的信號輸出。安裝也更方便。
多色指示燈提示信號強度，安裝狀態。
SinCos 1Vpp、差分TTL信號接口。
內置REF原點與限位信號。
RU2讀數頭優秀的抗污染能力
優良的大面積單場掃描技術
RU2讀數頭采用LAMOTI0N優良的大面積單場掃描技術，光源發出的分散光經過透鏡，調整為平行光束，經過光柵上的窗口濾掉多余光束后，照射到柵尺上，經柵尺反射，形成明暗條紋，經過窗口上的光柵照射到單場掃描傳感器上
單場掃描的高抗污染能力
?
經LAMOTI0N大連榕樹光學測試，在使用RUS不銹鋼柵尺時，RU2讀數頭在經過類似上圖的粉塵、油墨、劃痕等高污染的情況下，測量精度僅受到幾十納米的影響，且信號的李薩茹圖形僅幅值受到一點影響，不會出現直流偏差，幅值不均等失真。更不會導致讀數頭無法工作。
RU2讀數頭的單場掃描只在一個傳感器上輸出Sin+，Sin-，Cost，Cos-信號，不同于四場掃描需要四個傳感器輸出信號，當柵尺上有污染時，信號的幅值，同時發生變化，不會造成李薩茹圖形失真。
自動增益控制技術
RU2讀數頭使用LAMOTI0N大連榕樹光學優良的自動增益控制技術，在讀數頭與柵尺之間的間距發生變化時(多數發生在讀數頭調節安裝時)，或讀數頭運動速度發生變化時，信號的幅值都會發生變化，RU2讀數頭的自動增益控制技術可以使這些信號的幅值始終保持穩定，保證輸出精度。
RU2系列讀數頭尺寸
讀數頭正方向
讀數頭安裝
寬松的安裝工差
得益于LAMOTION優良的單場掃描技術以及高級光學系統，RU2讀數頭有著非常寬松的安裝工差允許范圍。
原點與限位安裝
注意:原點磁鐵和限位磁鐵正反面如果安裝錯誤，讀數頭將無法正常識別原點與限位
原點磁鐵有顏色標記的一面為正面，粘貼時不要涂膠水，朝外安裝。
限位磁鐵有顏色標記的一面為正面，粘貼時不要涂膠水，朝外安裝。
原點僅需緊貼不銹鋼柵尺粘貼，可以粘貼在運動行程的任意位置。
注意:限位磁鐵和原點磁鐵安裝位置，確保讀數頭底部的REF在移動到原點磁鐵上方時，限位磁鐵距離LMT位置10mm以上。
注意:讀數頭進行原點識別時，讀數頭移動速度不應超過300mm/s，否則精度會受到影響!
原點相位調整
參考原點磁鐵安裝完成后，可能需要調整參考原點相位，需將讀數頭緩慢以回原點方向經過原點，如果讀數頭上指示燈紅色閃爍1次，說明原點相位正常，不需要調整參考原點相位;如果紅色燈閃爍2次，則需要調節相位調節螺絲，每次逆時針擰動一個小的角度，再次測試讀數頭相位，直至指示燈紅色閃爍1次。
