PA50D100 PA系列絕對式圓光柵
具體成交價以合同協議為準
- 公司名稱 蘇州德美達精密儀器儀表有限公司
- 品牌 其他品牌
- 型號 PA50D100
- 產地 中國
- 廠商性質 經銷商
- 更新時間 2025/6/6 7:37:43
- 訪問次數 27
聯系方式：簡宏安13962107506 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 化工,電子/電池,汽車及零部件,電氣,綜合 |
|---|

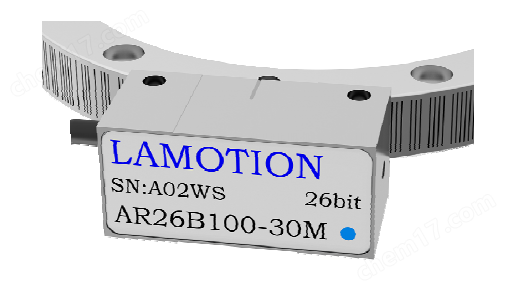

PA系列絕對式圓光柵——真正的絕對式圓光柵
真正的絕對式單碼道圓光柵。
具有良好的抗污能力，可抵御輕度
灰塵、劃痕和油漬的污染。
18bit、23bit和26bit的分辨率可供
選擇。
讀數頭正反向均可讀取，計數方向由柵尺方向決定。
安裝公差寬松，安裝簡單快捷。
PA系列絕對式圓光柵特點
PA圓光柵是一種不銹鋼光柵，外圈表面刻蝕真正的單碼道絕對位置編碼。
由ABS系列絕對式讀數頭讀取數據，具有良好的抗污能力，可抵御輕度灰塵、劃痕和油漬的污染。
PA圓光柵具有優異的精度，分辨率達0.019角秒，適合高精度應用場合。
50 µm標稱柵距確保優異的運動控制性能。
PA圓光柵體積薄、內徑大、易于集成、低質量、低轉動慣量等特性使它應用場合非常廣泛。
PA系列絕對式圓光柵兼容的讀數頭
ABS系列絕對式讀數頭。
工作條件、分辨率
PA系列絕對式圓光柵安裝圖
尺寸、精度、速度
PA系列絕對式圓光柵安裝方式
ABS讀數頭安裝尺寸圖
適配PA圓光柵
所有尺寸單位是毫米mm
ABS讀數頭接口信號含義
推薦的BISS_C差分信號連接
BISS_C接口描述
BiSS_C 單向模式是一種快速同步串行接口，用于從光柵采集位置數據。
光柵為通信的從端，接收主端發送的位置獲取時序和數據傳輸速度信息，并同步的返回位置數據和狀態。
MA將位置采集請求和時序信息（時鐘）從主端傳輸到光柵。
SLO將位置數據和狀態從光柵同步的傳輸到主端。
數據說明
Ack： 讀數頭計算絕對位置的時間，20us。
Start： 光柵傳輸起始位，發信號給主接口開始傳輸數據。
Position： 二進制位置數據，高位先傳輸。
Error： “0”代表光柵內部位置校驗錯誤。
Warning： “0”代表應對光柵尺或讀數窗口進行清潔。
CRC ： 用于對位置數據進行CRC校驗，多項式為 x6 + x1 + x0 ，高位先傳輸。
Timeout ：光柵每40µs可以采集一個新的位置讀數。但數據傳輸有可能在40 µs過去之前完成。在這種情
況下，光柵將SLO線保持低電平直至40 µs。
系統指示燈
ABS讀數頭內置多色指示燈，指示當前讀數頭狀態、信號強度，輔助讀數頭安裝。
相關產品信息
ABS系列讀數頭
ABS讀數頭采用LAMOTION優良的成像檢測技術、單碼道位置識別技術、自動增益控制技術、編碼
冗余檢測技術等，實現高可靠性絕對式測量。
光學系統具有良好的抗污能力，位置冗余檢測使錯誤的風險降低，錯誤檢測機制可確保
在無法檢測出位置時始終提示錯誤標記。
訂貨信息見下頁。
ASU零點配置工具
可以通過零點配置工具上的屏幕，直觀顯示當前位置、分辨率、零點、
狀態指示等數據；可以通過觸摸屏自動或手動重新配置ABS讀數頭的零點位置、
計數方向，方便用戶現場使用。
詳細信息參見文檔“ASU零點配置工具”。
ALZ不銹鋼柵尺
ALZ高精度不銹鋼柵尺采用高精度、超硬高彈且抗腐蝕的特種基材，基材優秀的機械和化學特
性保證了其長期使用的穩定可靠；ALZ高精度不銹鋼柵尺使用優良的刻線工藝，可實現50微米間距
柵線的精細刻劃并保證小于40納米的刻線誤差，
尺身自帶背膠，利用貼尺工具可以實現快速安裝。
詳細信息參見文檔“ABS系列絕對式讀數頭”。
