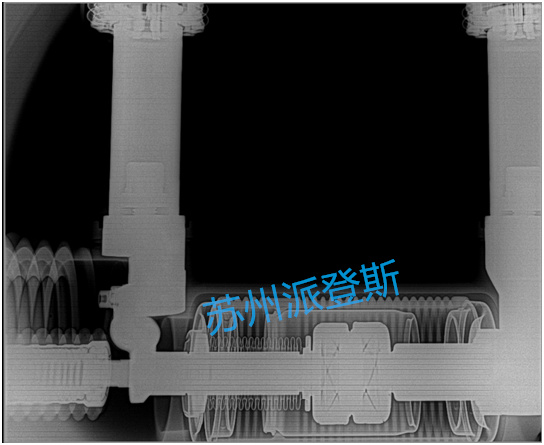

PDS-1417M變電站GIS便攜式DR成像系統產品是*的數字成像及圖像處理技術，便攜設計，帶給現場檢測人員簡易性，涵蓋了無損檢測的廣泛應用，針對變電站GIS、耐張線夾、電力設備檢測等應用。182 6012 3343

PDS-1417M變電站GIS便攜式DR成像系統滿足國內數字射線相關標準，并兼容國際相關標準。

CR和DR成像技術，無損探傷，2007

X光圖像十四處理菜價系統的研制，南京理工大學，2004

高壓開關結構設計，北京，機械工業出版社，2007

高壓開關設備使用技術，北京，中國電力出版社，2005

《放射事故管理規定》

《工業X 射線探傷衛生防護標準》

整個系統的關鍵指標如下,將根據具體應用及配置決定:

穿透厚度

空間分辨率

一. 硬件部分

操作系統：windows 10

顯示器：Surface Pro7 12.3英寸PLS觸摸屏

電池：約10.5h（具體以實際情況為準）

主要性能特點：

尺寸小,重量輕

穩定性高

針對數字成像系統優化

油冷卻，可連續工作

遠程控制

鋰電池供電

便攜式射線機

電源    電池供電

主要性能特點：

1、控制器采用微電腦抗干擾設計、精度高、穩定性好、外形美觀、體積小、重量輕。

2、配備安全鎖、防止誤開高壓。

3、控制器為通用型控制器，兼容性強，可配帶國內各型發生器。

4、連接電纜采用超小型軟線纜，具有線徑小、重量輕、柔韌性強、導電好等特性。

無線控制單元，用于簡化DDA、圖像處理工作站與射線源之間的連接并提供聲光提示，配備鋰電池，工作時間>10小時。

支持2.4G/5G 雙頻

通訊距離>100m（無遮擋）

型號：防撞安全箱

外形尺寸：根據不同設備

平板保護套１套

電纜1套

產品技術資料

檢測軟件基于Windows操作系統，中文界面。

軟件具有圖像采集、分析功能。圖像可自動調窗、存儲、放大、測量、注釋、彎曲角度測量、歸一化信噪比測量、雙絲像質計測量（特檢47013標準中要求評估DR圖像清晰度標準參數）、邊緣增強、裁剪（對圖像進行裁剪后另存為jpg png bmp 等可視化圖像格式）、黑白勝負切換、增強處理等。

PDS-1417M變電站GIS便攜式DR成像系統
