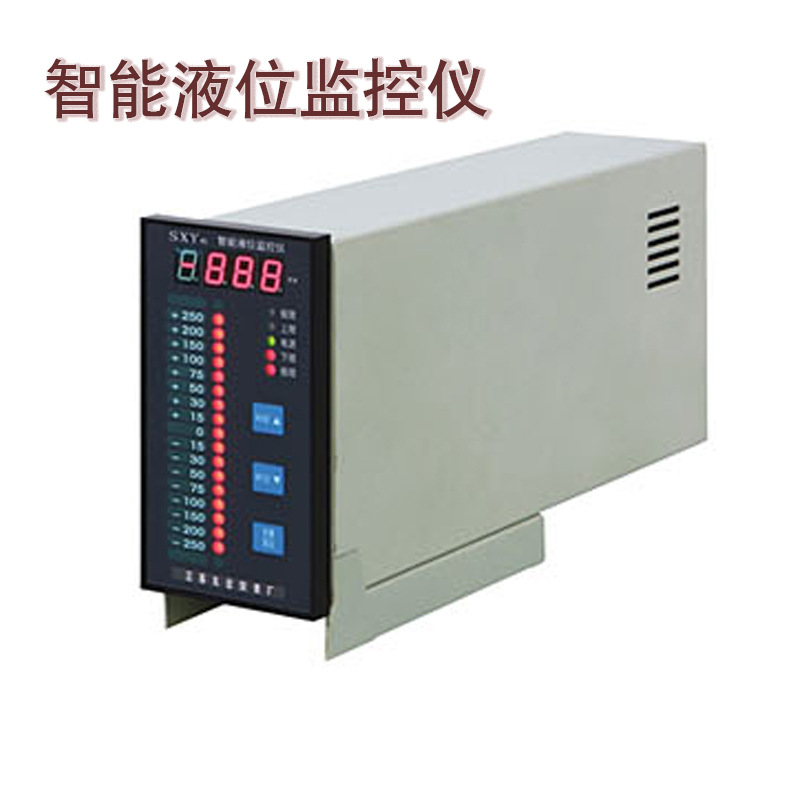

SD6S-27鍋爐電接點水位智能液位監控儀用   途

  SXY6S系列智能通用型電接點液位監控系統是一種介質接觸型、多點液位檢測控制器。由于電接點及測量筒具有耐高溫、耐高壓的特性，所以廣泛用于鍋爐汽包、高、低壓加熱器、除氧器、蒸發器、直流鍋爐啟動分離器、汽包連排擴容器、水箱等液位測量和控制，也適用于其它導電液體的測量控制，但不適合易燃、易爆液體及腐蝕性液體的測量。

              SD6S-27鍋爐電接點水位智能液位監控儀技術指標

交流工作電源電壓：AC220V±10％ 50HZ±1HZ，電流輸出：4~20mADC

適用液體阻值：0-500K

傳感器至控制器引線(屏蔽電纜)距離≤200m，zui多可測量顯示30個測點

輸出接點容限220AC 3A, 上下限各二組為常開常閉, 或上下限各三組均為常開

控制器開孔尺寸: 170+1×470+1mm， 117+1×194+1mm,76+1×151+1mm，

控制器外形尺寸: 200×500×100 mm ,130×210×250 mm , 80×160×250 mm

          自備電源使用注意事項

當儀表未接220VAC,使用自備電源時,需注意自備電源的供電情況及供電時間(盡量不要超過60分鐘),如儀表在自備電源的工作狀態下,由于長時間放電過程,出現無法正常工作時,應立刻給儀表接上220VAC電源進行自動充電,否則當自備電源的電池電壓下降至5.3V以下,將導致自備電池*損壞,估在大修時220VAC電源失去,應關掉儀表電源開關。

           的特點

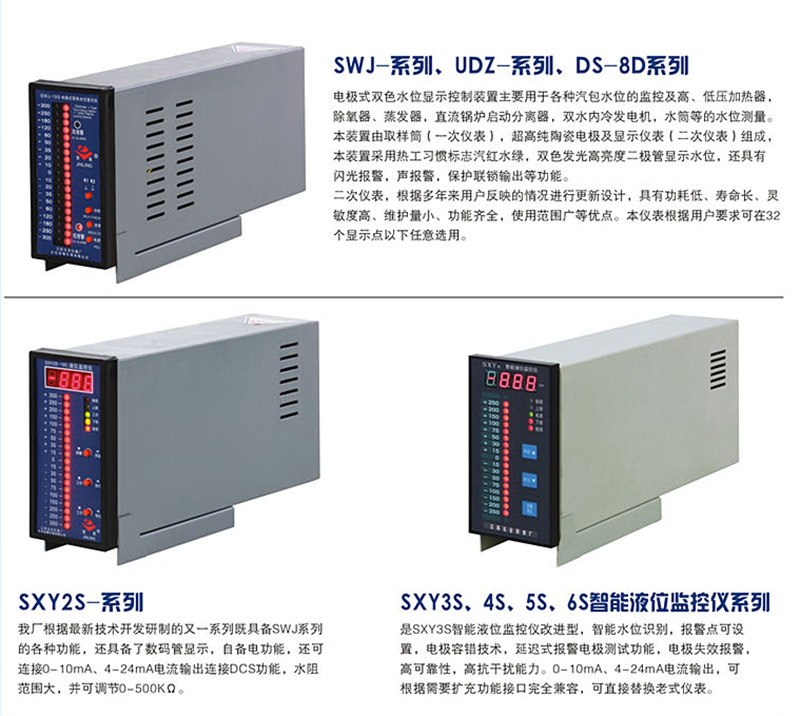

SXY6S智能液位儀是一種智能化、高可靠性的新一代電接點式液位監測儀表，在保持傳統電接點式液位儀所有功能的前提下，進行了重大改進,增加了功能,刻度,點數,報警值面板可操作改變。

智  能  化

絕非簡單的邏輯電路可比，是真正的微電腦。它在儀表內部默默地工作，表

面上為您帶來的好處似乎只是靈活的面板操作、直觀自如的告警點設置、方便的電極測試功能，實際上它所做的遠遠不止這些，如下面所述就大多是智能化帶來的優點。

高度的容錯性

由于采用了智能水位識別技術，在部分電極損壞的情況下仍能得到正確的水位，并且立即將電極損壞情況在面板標尺上顯示出來。

高抗*力

對輸入環節采用數字濾波技術，并采用帶回差的電極狀態判別法，大大提高抗*力；輸出環節采用延時告警，防止在瞬間強干擾的情況下產生誤告警。

數字電路與模擬電路的電源采用DC－DC轉換器隔離，消除從電源串入的干擾，及數模電路互助干擾, 使三部份電路均與微控制器（MCU）實現了隔離。

高 可 靠 性

   除上面提到的電極容錯技術和抗*力外，儀表本身由超大規模集成電路構成，硬件可靠性很高，并且具有完備的自檢能力，能夠及時發現自身硬件上的問題并產生告警。

告警點可定

您可通過面板操作任意設置告警點的位置及告警點的數量，非常靈活直觀。

顯示點數量可設定

您可通過面板操作任意設置顯示點的數量和顯示點位置。

標尺刻度可設定

您可通過面板操作任意設置所需的各點標尺刻度。

電流輸出可設定

您可通過面板操作任意設置所需的各點電流輸出值。

電極測試功能

老式儀表只有當電極已損壞時才可以被發現，而電極的損壞往往是一個緩變的過程（如結垢、腐蝕等）。本儀表能通過面板操作對每一個電極單獨進行測試，測出電極對測量筒體的電阻，這種測試可以使您及時發現異常的電極，或幫助您決定一組電極是否需要清洗或更換，也可為汽阻臨界值的調整提供參考。

可精確調整水汽阻臨界值

老式儀表調整水汽阻有兩大困難：其一不知道水阻、汽阻的確切值，其二采用微調電位器調整，不但操作麻煩而且不易調到*。因為這兩個原因，臨界值的調整很帶盲目性，往往現場環境稍有變化就須重新調整。

而本儀表由于具有“電極測試功能，可以測出水、汽阻，由此可以確定出一個比較合理的臨界值，調整臨界值用按鍵操作，數碼顯示，方便直觀且精確，可調范圍也較寬，在10K－500K之間。

兼 容 性

所有接口與老式儀表保持兼容，可不作任何改動直接替換老式儀表。

            表  工  作  原  理

請看圖：儀表的核心是一塊微控制器(MCU)，在它的統一“指揮”下，水阻測試電路,通過多路電子開關逐個地測試每一個電極與測量筒體之間的阻抗，微控制器得到這些阻值后首先用數字濾波程序濾去干擾，然后由智能水位識別程序識別出當前的水位，面板上的標尺和數碼顯示出來。如果水位超過預先設定的上下限，則產生聲光告警，并觸發相應的告警輸出。

在智能水位識別程序識別水位的同時，也將一些“表現異常”的電極識別出來，并使面板標尺上的相應點閃爍以提醒維護人員注意。

將水阻測試電路測試出來的阻值直接在數碼顯示器上顯示出來，就可以知道電極的使

用情況，這可以通過面板上的按鍵操作通知微控制器這樣做，這就是電極測試功能。
