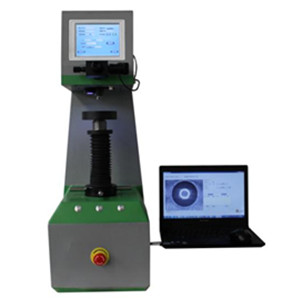

THBS-3000XP-Z 自動布氏硬度計系統

THBS-3000XP-Z 自動布氏硬度計系統是由：
?THB-3000XP-Z 自動轉塔數顯布氏硬度計
?THBS-I 布氏硬度自動測量和控制系統
集成而成。
該系統的計算機和硬度計直接通訊，軟件控制硬度計完整試驗過程，組成一套自動系統。
THB-3000XP-Z 自動轉塔數顯布氏硬度計也可脫離計算機，獨立使用。

一、THB-3000XP-Z自動轉塔數顯布氏硬度計
1.產品特點：
1.力值范圍廣，從31.75-3000Kgf;
2.10種布氏標尺，用戶可定制；
3.Z軸自動升降，放入樣品后，自動上升并開始打壓痕；
4.電動加載閉環控制，自動施加載荷；
5.測量壓痕時，無需聚焦；
6.自動磚塔，壓頭位置和測量位置自動轉換；
7.機上測量，硬度值數顯，可轉換成其他類型的硬度值；
8.每檔力均自動補償，力值(3000Kg時)精度提高一個數量級；
9.按不同力值的標準塊，硬度值自動修正；
10.采用*的雙光路系統，內置攝像頭，可同時連接測微目鏡和攝像頭，壓痕既可用目鏡測量，也可連接計算機，進行自動測量。
11.自動轉塔臺；
12.大樣品空間，可放置大樣品；
13.開機即用，無需安裝砝碼，無需安裝調試；
14.觸摸屏界面，操作方便，任意語言版本；
15.可設置和保存更多的樣品和試驗信息；
16.設置密碼保護設置參數；
17.數據U盤直接保存為EXCEL格式，方便編輯和處理；
18.采用模塊式設計，維修簡便；
2.主要技術參數
布氏標尺 HBW2.5/62.5(31.25) HBW2.5/187.5 HBW5/125 HBW5/750 HBW10/100、HBW10/1500 HBW10/1000 HBW10/250 HBW10/500 HBW10/3000
試驗力
Kgf(N) 31.25(306.45) , 62.5 (612.9), 100 (980.7), 125 (1226), 187.5 (1839), 250 (2452), 500 (4903), 750 (7355), 1000 (8907), 1500 (14710), 3000 (29420)
試驗力精度 0.1%，比普通布氏硬度計的1%高一個數量級(1000Kgf 以上)
總放大倍數 20X (10X, 15X，30X可選)
zui小測量單位 0.625μm(0.3125μm可選)
保荷時間 5~60s
硬度測試范圍 8~650HBW
壓頭和物鏡 自動切換
硬度讀取 LCD顯示，U盤保存
執行標準 GB/T231.2國家標準 JJG150檢定規程
試件zui大高度 400mm
壓頭-外壁距離 250mm
電源 AC220+5%,50~60Hz
外形尺寸 550*210*750mm
主機重量 約90kg

3.操作界面

主界面                                                                                             可測量維氏標尺，共10種



不同倍數和不同力值的硬度值自動修正                                       試驗力自動修正方式如下

二、THBS-I 布氏硬度自動測量和控制系統
THBS-I 布氏硬度自動測量和控制系統，利用光學、電子、計算機及圖像分析技術，于布氏硬度的自動測量和布氏硬度計的控制。在試驗室或工業車間，對拋光工件或銹蝕的試樣和均能獲得準確測試結果。
1.主要功能:：
1)專業的光學設計，保證布氏壓痕圖像清晰、邊界分明。
2)采用工業級數字?jǐn)z像頭，圖像清晰；
3)綜合形狀、亮度及邊緣計算，提高測量結果的準確性。
4)壓痕自動測量，實時計算準確的硬度值及壓痕直徑，重復性好、準確性高、適用性廣，同時支持手動測量和手動調整。
5)單件測量、批量測量、數據及圖像存儲、數據庫查詢、不合格值報警；依據GB/ASTM標準，自動進行布氏—洛氏—維氏等多種硬度轉換。
6)使用標準硬度塊標定或長度標尺標定
7)自動記錄測量數據，按用戶定制輸出WORD報告。自動記錄測量數據，所有數據按EXCEL格式保存。支持?jǐn)?shù)據庫，方便用戶查詢。
2.主要技術參數
1)測量范圍： 1.2mm至6mm
2)數字成像：130萬像素工業級數字?jǐn)z像頭
3)測量方式：自動/手動
4)標定方式：標準硬度塊/長度標尺
5)支持語言：中文

3.軟件界面

三、標準配置：
名稱 數量 名稱 數量
20倍 測試目鏡 1只 直徑2.5、5、10mm硬質合金球壓頭 各1個
標準硬度塊 3塊 大、中、V型試臺 各1個
U盤 1個 U盤（含說明書） 1
攝像頭 1 接口 1
品牌計算機 1臺 校準尺 1
