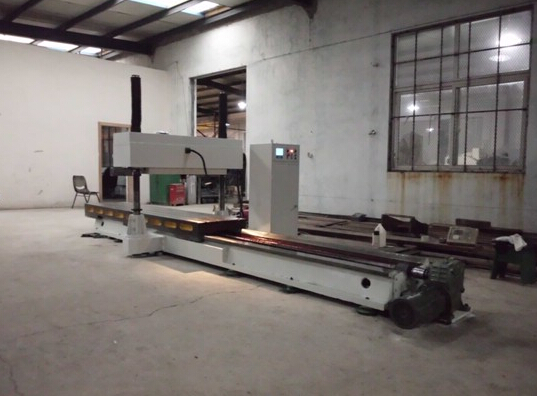

MHB-3000A型 大型門式在線布氏硬度測量系統

 產品簡介   Product introduction

MHB-3000A型 大型門式布氏硬度測量系統是我司新開發的，采用精密的機械機構和微機控制閉環系統，具有國內*水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的理想儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。

本機主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕zui大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。

本機采用門式結構，更適合對流水線上產品的在線布氏硬度檢測，采用電子自動加荷，計算機軟件編程，高精度光柵數字式測微目鏡測量，光電傳感等系統；本機加載部分采用單片機控制，傳感器采集信號，步進電機加荷的閉環控制系統。門式結構更適于測量大型金屬零件。

各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999標準。

 應用范圍   Applications

布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。

布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。

布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。

 工作原理   Working principle

布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。

 性能特點   Performance characteristics

● 構造堅固、剛性好、精確、可靠、耐用；

● 門式機架，大型可移動工作臺，zui大移動距離3000mm（可定制）；

● 試件測試高度zui大可達1000mm（可定制）；

● 主軸橫向移動距離500mm（可定制）；

● 試驗加卸載過程自動化，無人為操作誤差；

● 高精度手持布氏測量軟件系統；

● 特別適用于測定大型金屬零件的布氏硬度

● 可搭配布氏硬度測量系統

布氏硬度測量系統

布氏硬度測量系統，是為自動測試布氏硬度值而設計的計算機檢測分析系統，全中文界面使操作更直觀更方便。通過攝像機、測試軟件和 計算機的*結合,實現了迅速、精確地進行數據采集計算、結果分析評定、報表生成輸出等各項功能。操作者將攝像機對準布氏硬度壓痕，把壓痕圖像采集傳輸到計算機中，運用“布氏硬度測量軟件”精確定位測量壓痕直徑，系統自動給出布氏硬度值。

布氏硬度測量系統的功能及特性：

1、測量精度：0.01mm，zui大分辨率：0.1HBW。

2、測試參數設置：可以選擇HBW10/3000、HBW10/1000等。

3、實時顯示壓痕圖像。

4、采用手動和自動測量方式：方便、準確、快捷。

5、選定測量參數后不查表換算，直接顯示布氏值。

6、可存儲包括壓痕圖像、測量值、測量條件等參數的測試數據，并可以隨時查詢和重新測量。

7、可以批量采集壓痕圖像，現場或非現場批量測量硬度值，特別適用于工業現場和實驗室。

8、測量結果能夠轉換為word文件，方便測試記錄的輸出。

9、采用高速 USB2.0 接口，攝像機無需外接電源。

 技術指標   Technical indicators

1、試驗力：1000kgf(9807N)、3000kgf(29420N)

2、壓頭規格：φ10mm球壓頭

3、被測試件允許zui大高度：1000mm（可定制）

4、主軸橫向移動距離：500mm（可定制）

5、兩立柱間距離：1080mm（可定制）

6、壓頭zui大下壓距離：50mm（可定制）

7、移動工作臺尺寸：3000mm×650mm（可定制）

8、延時控制：1~60秒可調

9、電源電壓：AC380V±5%，50~60Hz

10、電源額定功率：3KW

11、外形尺寸：主機：6000 x 2000 x 1480毫米
                             控制箱：430 x 430 x 1350毫米

12、儀器重量約：4000kg左右

13、硬度測試范圍：HBS31.8-450、HBW31.8-650

注：1、以上是以試臺長度3000mm的規格所列參數。實際以合同約定為準。

      2、本公司可能會對本系統及操作界面進行升級調整，恕不另行通告，本公司保留zui終解釋權。

      3、更多特殊規格，可按要求非標定制。
